Module de test électricité ML4067-112

d'impédanceémetteur-récepteurportable

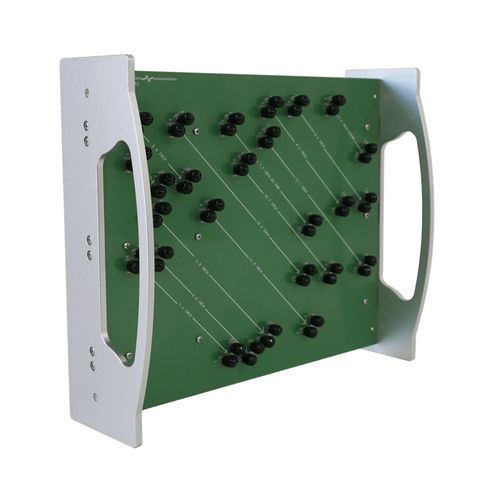

L'écosystème HSIO 112G oblige les fournisseurs de semi-conducteurs et de systèmes à s'appuyer sur de nouvelles techniques et technologies pour valider leurs conceptions. Les nouvelles méthodes d'égalisation ont la responsabilité majeure de récupérer les signaux avec pertes et doivent être caractérisées dans des environnements réalistes. La carte MultiLane ML4067-112-24/18 112G est un outil idéal à cette fin. Doté d'une variété de traces de test différentielles soigneusement conçues, cet accessoire de test passif ajoute une ISI (interférence inter-symboles) précise afin de calibrer ou de tester les DSP, les modules, les boîtes de vitesses ou d'autres systèmes pertinents dans des environnements réels. La carte d'émulation de canal ML4067-112-24 contient 13 chemins de trace avec des longueurs allant de 1,2 à 14,3 pouces, et des pertes cibles allant de 2 à 24 dB à la fréquence de Nyquist cible de 26 GHz. Le ML4067-112-24 est facile à utiliser, compact et portable. Toutes les traces sont terminées par des connecteurs de 2,4 mm. Caractéristiques principales Le ML4067-112-24 dispose d'un ensemble complet de caractéristiques : - 13 chemins de trace : 11 traces de 100 Ohm et 2 traces de 93 Ohm - Perte de 2 dB à 24 dB avec un incrément de 2 dB - La trace de 6 dB n'est pas disponible - Longueur des traces de 1,2 à 14,3 pouces - Fréquence de Nyquist cible de 26 GHz - Un rapport d'essai individuel et des fichiers de paramètres s seront fournis pour chaque carte de canal
