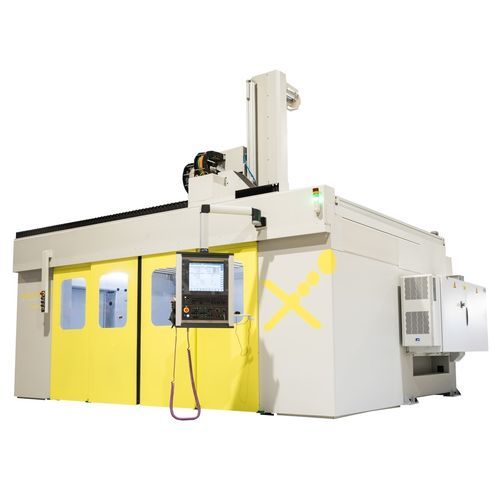

Centre d'usinage CNC 5 axes T seriesavec broche pivotanteà portique mobilepour métaux non ferreux
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Nombre d'axes
- 5 axes
- Orientation de la broche
- avec broche pivotante
- Structure
- à portique mobile
- Matière usinée
- pour métaux non ferreux, pour composites, pour le bois, pour matières plastiques, pour céramique
- Nez de broche
- HSK A-63, HSK F63
- Nombre d'outils
- 24 outils, 32 outils, 16 outils, 8 outils
- Fonction associée
- de fraisage, usinage de chanfreinage
- Applications
- pour l'industrie automobile, pour l'industrie aéronautique, pour l'industrie de la plasturgie
- Autres caractéristiques
- à haute productivité, de précision, à vitesse variable, rigide, modulaire, bi-stations, CE, avec changeur de palettes intégré, à tête inclinable, multibroche, par ultrasons, simple tête, moyen format
- Course X
3 600 mm, 4 800 mm, 6 000 mm
(141,73 in, 188,98 in, 236,22 in)- Course Y
1 800 mm, 2 600 mm
(70,87 in, 102,36 in)- Course Z
1 200 mm, 1 400 mm
(47,24 in, 55,12 in)- Vitesse de rotation
Max: 24 000 rpm
(150 796 rad.min-1)24 000 rpm
(150 796 rad.min-1)Min: 18 000 rpm
(113 097 rad.min-1)- Puissance
Max: 15 kW
(20,39 hp)10 kW, 15 kW
(13,6 hp, 20,39 hp)Min: 10 kW
(13,6 hp)- Hauteur max. de la pièce
Max: 1 200 mm
(47 in)Min: 1 mm
(0 in)- Rotation de la table axe C
Max: 500 °
Min: 1 °
- Vitesse d'avancement axe X
Max: 84 000 mm/min
(55 in/s)Min: 0 mm/min
(0 in/s)- Vitesse d'avancement axe Y
Max: 84 000 mm/min
(55 in/s)Min: 0 mm/min
(0 in/s)- Vitesse d'avancement axe Z
Max: 40 000 mm/min
(26 in/s)Min: 0 mm/min
(0 in/s)- Charge max. de la table
Max: 60 000 kg
(132 277 lb)Min: 0 kg
(0 lb)- Poids max. outil
Max: 15 kg
(33,1 lb)Min: 0 kg
(0 lb)- Précision de placement
Max: 50 µm
Min: 25 µm
- Répétabilité
Max: 25 µm
Min: 12 µm
- Temps de changement outil
Max: 16 s
Min: 8 s
- Poids total
Max: 20 000 kg
(44 092,45 lb)10 000 kg
(22 046,23 lb)Min: 7 000 kg
(15 432,36 lb)- Longueur hors tout
Max: 10 000 mm
(393,7 in)10 000 mm
(393,7 in)Min: 7 500 mm
(295,3 in)- Hauteur totale
4 500 mm
(177,2 in)
Description
Le parfait Centre d'usinage 5 axes à cellule fermée. Multiax a développé ce modèle de Centre d'usinage à 5 axes pour l'usinage rapide et précis des surfaces 3D complexes qui sont généralement utilisées dans l'industrie du plastique et des matériaux composites. Le Modèle T est productif, fiable et facile à utiliser. Il est conçu pour aller au-delà des attentes du client. Ceci est possible grâce à l'armature rigide et à la construction des éléments mécaniques qui permettent une plus grande perpendicularité de l'axe, ainsi qu'une vitesse et la précision de positionnement. La structure mécanique a été testée avec un logiciel d'analyse par éléments finis en simulant des conditions de fonctionnement à stress élevé et une utilisation intensive, ainsi que pour contrôler la résistance de la base.
Catalogues
T Series
2 Pages
