Vanne papillon 210

à operculeà commande pneumatiqued'isolement

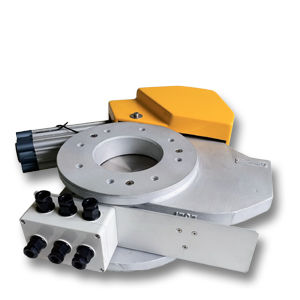

Lobturateur à disque Mucon est une vanne à disque d’isolation basculant et pivotant pour les applications impliquant des températures et pressions spéciales. Contrairement à de nombreuses vannes à guillotine conventionnelles, lobturateur à disque ne se bloque pas et ne fuit pas en raison de son siège incliné et de son disque flottant. Cinq diamètres intérieurs sont disponibles avec trois matériaux de structure principaux: aluminium, fonte et acier inoxydable. Il existe aussi des obturateurs à disque à maintenance rapide commandées par levier. Des clients ont indiqué que des obturateurs à disque avaient effectué plusieurs milliers d’opérations avant de nécessiter une intervention. Nées d’une spécification de vanne ayant tous les avantages des vannes à guillotine et à papillon, mais aucun de leurs inconvénients. Un bras pivotant radialement soutient un disque à flottement libre. Ce bras permet au disque de pivoter dans un arc de cercle vers un siège à face inclinée. Grâce à cette face inclinée, le disque n’entre en contact qu’au dernier moment, provoquant ainsi un calage en douceur. Construction Trois matériaux de construction comprenant l’alliage d’aluminium, la fonte et l’acier inoxydable (l’acier inoxydable n’est pas disponible pour le diamètre 300 mm) Brides percées selon BS4504 PN10- PCD le nombre de trous uniquement, et non le diamètre du trou
