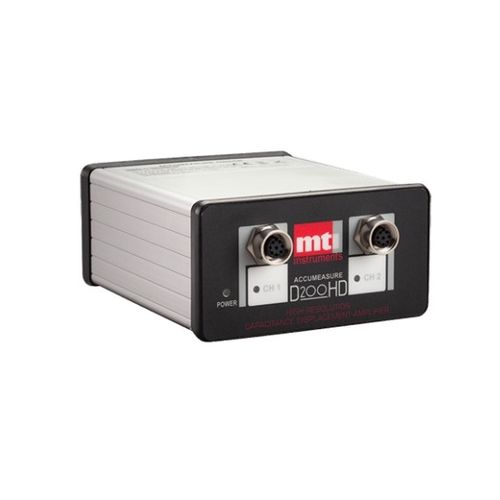

Système de mesure de température Accumeasure D200HD

de longueurde puissancede capacitance

Le D200HD est un instrument de mesure de déplacement à deux canaux, à échelle picométrique, basé sur la capacité, pour les cibles conductrices. Caractéristiques Résolution ≤ 0.0000001 √(Hz) FSR Amplificateur de température utilisable de 0-40°C, Préampli jusqu'à 50°C, Sondes jusqu'à 150°C Dérive < 200 PPM / ° C (Amplificateur et préamplificateur de sonde) Distance entre les sondes 10% de la gamme de sondes spécifiée Linéarité ± 0,01% FSR (à 1X) Extensions de gamme Jusqu'à 5X, et jusqu'à 10 extensions de gamme par canal (2 standard) Réponse en fréquence numérique 5kHzt Spécifications Plage de mesure 0 à 2mm Bruit≤ 0.0000001 √(Hz) FSR Répétabilité 100PPB Résolution numérique (LSB) 1pm Stabilité/dérive à long terme 20ppm/mois ou mieux à 20°C Précision de la linéarité numérique ±0,01 % FSR Réponse en fréquence numérique 5kHz Taux de données de sortie 20k (SPS) Stabilité en température ± 100 ppm/°C Filtre numérique Butterworth 50, 100, 500, 1kHz, ou 5kHz Filtre exponentiel Aucun filtrage Extensions de gamme 5X max Nombre de bits ADC 24 bits Interface de base Commande-Réponse, commandes ASCII Sortie numérique Micro USB et RJ-45 Ethernet 10-100 Latence numérique < 4ms (entrée Cap vers sortie Ethernet) Entrée codeur 0-24VDC max A quad B 500k RPM Logiciels inclus MTI Basic, LabView, .NET et pilotes DLL Température de fonctionnement 0-40°C, 95% sans condensation Environnement de fonctionnement IP40 Exigences d'alimentation 24 VDC < 8W Retour à la terre cible intégré au connecteur d'alimentation Protection d'entrée contre l'inversion de polarité (surtension à 35 VDC) Protection ESD ± 4kV Contact et ±8kV Air Dimensions du boîtier de l'amplificateur 53 mm (2") H x 103 mm (4") L x 120 mm (4,7") P Montage du boîtier Kit de montage DIN Connecteurs de préamplificateur M12-8 Alimentation et connecteurs Borne à vis Phoenix Longueur du câble entre le préampli et l'ampli : 3 mètres Dimensions du boîtier de préampli 87 mm de long x 47 mm de large x 25 mm de haut
