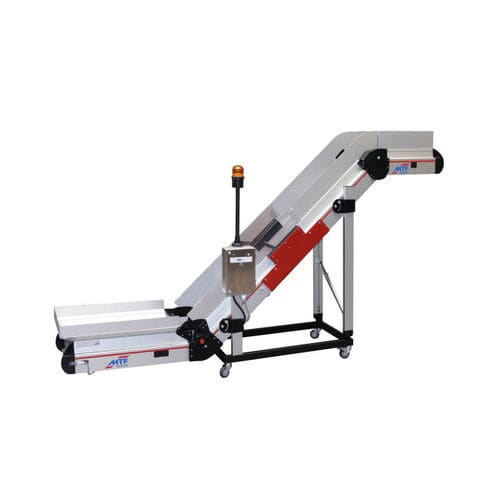

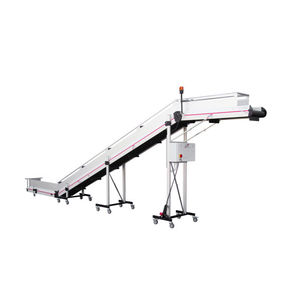

Convoyeur en Z ZL-LD 120

à bandehorizontalà inclinaison réglable

Une conception extrêmement stable pour les convoyeurs à bande en Z est obtenue en utilisant le châssis de type LD 120. Ce type est un cadre de base fermé, soudé, avec des supports montés latéralement au convoyeur à bande et fabriqués en profilés d'aluminium. En fonction des exigences et de l'application, des entretoises latérales, transversales et diagonales supplémentaires peuvent encore renforcer et soutenir le châssis, de sorte qu'une station debout sûre peut également être assurée pour les très grands convoyeurs à bande. Le châssis permet d'abaisser la bande plate jusqu'au sol. Ainsi, les hauteurs d'alimentation les plus basses peuvent être atteintes. Les convoyeurs à bande de cette conception sont donc souvent utilisés comme bandes de transport de décharge des machines de production. La zone de la bande plate en porte-à-faux peut donc également être montée dans des fosses de machines relativement petites. Les supports latéraux permettent en outre de réaliser une grande plage de réglage en hauteur. En combinaison avec le réglage continu de l'angle entre 0° et 60° des convoyeurs à bande coudés Multi-Tech, il est possible de fabriquer des solutions très flexibles en matière de technologie de convoyage. Ainsi, la bande transporteuse peut être utilisée comme convoyeur à bande plat horizontal et également comme convoyeur à bande incliné à forte pente. Ceci est particulièrement important si le convoyeur doit être utilisé à de nombreux endroits différents. Grâce aux rainures intégrées dans les supports du châssis, il est possible de monter facilement des pièces de fixation supplémentaires, par exemple des armoires de commande, des lampes de signalisation, des panneaux de commande pour l'opérateur, etc. Les rainures peuvent également être utilisées pour le guidage et le routage des câbles, si nécessaire. Points forts Le soubassement de type LD 120 convient aux bandes transporteuses en Z avec des parties de bande longues et raides, des charges élevées et des pièces de fixation lourdes, telles que des détecteurs de métaux pour tunnels.
