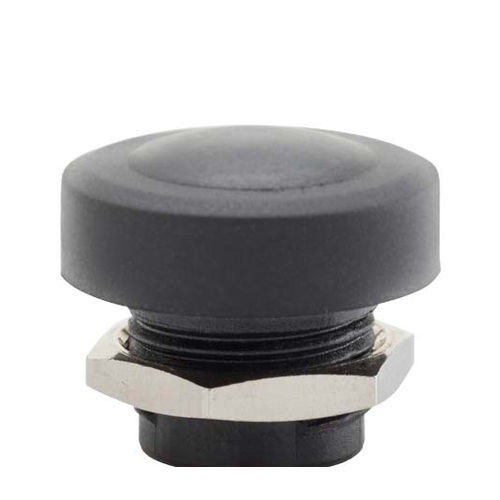

Bouton poussoir IP66 PB 12

en plastique

La famille PB-12 comprend tous les boutons-poussoirs qui ont un diamètre de 12 mm. Le nom des différents boutons-poussoirs est composé de 5 champs qui ont les significations suivantes. Toutes les combinaisons des différents champs (et leurs caractéristiques techniques) ne sont pas possibles. MÉCANIQUE Course (nominale) - 0,5 mm Force d'actionnement (nominale) - le champ 3 du code du bouton-poussoir indique cette valeur Couple de serrage (écrou de montage) - 1,1 Nm Couple de rupture - > 1,7 Nm Données techniques MÉCANIQUE Durée de vie mécanique (maximum) - 1 million de cycles Epaisseur du panneau - 2÷5 mm Matériau du corps - plastique (PBT) Matériau du bouton - plastique (PP+TPV) Position de montage - au choix ELECTRICITE Durée de vie électrique (maximum) - 1 million de cycles Plage de tension - 3,3÷12 Vdc Courant nominal (typique) - 0,33÷5 mA Matériau des contacts - acier inoxydable sur plaqué or dur Type de bornes ou de connecteurs - Hirose DF13 (plaqué or) Temps de rebond - < 3 ms ENVIRONNEMENT Température de fonctionnement - -25 °C ÷ +70 °C selon EN 60068-2-1, -2-2 +25 °C ÷ +55 °C avec 95% d'humidité relative selon EN 60068-2-30 Plage de température de stockage - -40 °C ÷ +85 °C selon EN 60068-2-1, -2-2 Vibrations sinusoïdales - 2-4 g 8-500 Hz selon EN 60068-2-6 Chocs - 25 g 6 ms selon EN 60068-2-27 Vibrations à large bande - 1-3 m2/s3 10-500 Hz selon EN 60068-2-64 Degré de protection - IP66 selon IEC 60529 NEMA 4 selon STANDARD 250 de la National Electrical Manufacturers Association
