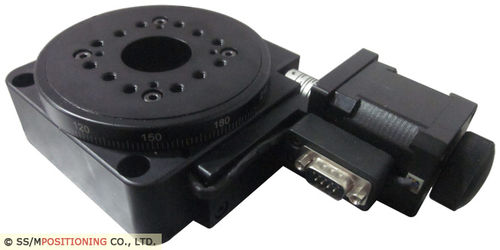

Platine rotative MR100

motorisée1 axede haute précision

Détails : Étape de rotation motorisée à haute précision 1. Fonctionnalités clé - Obtentions du diplôme 1° sur le cadran principal - 100 millimètres de diamètre de taille de plate-forme - Charges de Sur-axe jusqu'à 45 kilogrammes (110 livres) - Rotation 360° continue dans une utilisation de long terme - Mécanisme d'entraînement préchargé d'engrenage à vis sans fin avec le bas contrecoup - Fonction facultative : Encodeur rotatoire, moteur servo, commutateur de limite à la maison L'étape de rotation motorisée est des productions de positionnement à haute précision conçues et établies dans un divers de placer des solutions à la recherche et le milieu universitaire, photonics et optique, essai et mesure, science des matériaux des sciences de la vie et et des marchés d'industrie. Les applications des étapes de rotation incluent l'inspection ou tracement de gaufrette de semi-conducteur, l'optique plaçant, la métrologie, etc. L'étape de la rotation MR100 fournit la résolution d'arcsecond une fois conduite par un arrangement microstepping dans le contrôle de moteur pas à pas. Le Tableau tournant fournit la rotation continue des charges de sur-axe jusqu'à 50 kilogrammes et a une ouverture claire de Ø30 millimètre. Le principal organisme de l'étape est fait à partir de l'alliage d'alluminum et peut attacher directement à une table optique. Un mécanisme d'entraînement d'engrenage à vis sans fin avec le cher rapport de 180:1 est employé pour transférer le mouvement rotatoire du moteur pas à pas dans le mouvement rotatoire du chariot. Le moteur pas à pas utilisé dans 2 phases et 1.8° d'angle d'étape approprié idéalement aux applications microstepping qui exigent la haute résolution.
