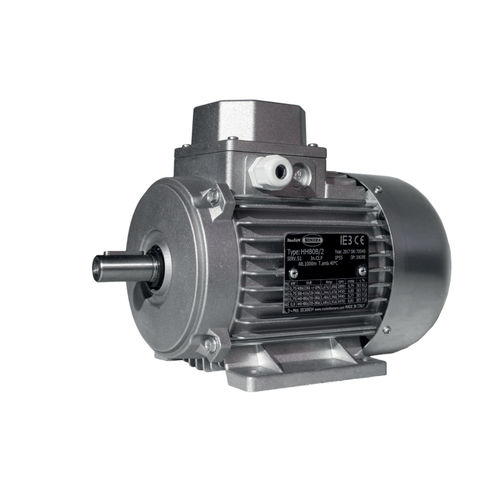

Moteur triphasé HE series

asynchroneIP55à rotor cage

CARACTÉRISTIQUES STANDARD - Totalement fermé, avec auto-ventilation IC 411 - Classe d'isolation F - Droit S1 - Degré de protection IP 55 - Rotor à cage d'écureuil Conditions de fonctionnement : - Tension : ±5% de la plage de tension indiquée sur la plaque signalétique - Fréquence : ±2% de la fréquence de la plaque signalétique - Altitude : ≤ à 1000 m. (au-dessus du niveau de la mer) - Température de l'air ambiant : -15°C / +40°C pour les moteurs avec Pn > 0,6kW +5°C / +40°C pour les moteurs avec Pn ≤ 0,6kW Tensions/fréquences normalisées - Une vitesse (2, 4, 6 et 8 pôles) IEC 56÷132 : 230Δ/400 λ V -50Hz Opération nominale 220-240Δ/380-415 λ V 50Hz x Pn 220-240Δ/380-415 λ V 60Hz x Pn 255-280Δ/440-480 λ V 60Hz x (Pn * 1,15-1,2) CEI 160 : 400Δ/690 λ V - 50Hz Opération nominale 380-415Δ/660-720 λ V 50Hz x Pn 380-415Δ/660-720 λ V 60Hz x Pn 440-480Δ/760-830 λ V 60Hz x (Pn * 1,15-1,2) - 2 vitesses, un bobinage Dahlander (2-4 et 4-8 pôles) IEC 63÷160 : 400V(λ λ/Δ) o (λ λ/ λ) - 50Hz Opération nominale 380-415V 50Hz x Pn 380-415V 60Hz x Pn 440-480V 60Hz x (Pn * 1,15-1,2) - 2 vitesses, 2 enroulements séparés (4-6 pôles) IEC 71÷160 : 230Δ /400 λ V - 50Hz Opération nominale 220-240Δ/380-415 λ V 50Hz x Pn 220-240Δ/380-415 λ V 60Hz x Pn 255-280Δ/440-480 λ V 60Hz x (Pn * 1,15-1,2) SÉRIE HE MOTEUR ASYNCHRONE TRIPHASÉ À HAUT RENDEMENT L'efficacité a été déterminée avec la méthode de test à faible incertitude selon : - la directive Ecoconception 2009/125/CE (Règle CE n.640/2009 et Règle UE n.4/2014) - règle IEC 60034-30-1 - règle IEC 60034-2-1 (méthode avec sommation des pertes séparées)
