Mât de soudage CB series

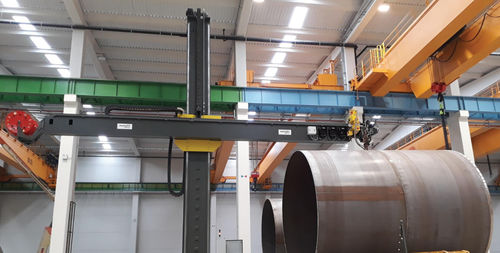

Potence de Soudage Matériel de soudage circulaire et/ou longitudinal MIG/MAG ou SAW pour structures métalliques cylindriques. Caractéristiques Générales LA DESCRIPTION L'équipement destiné aux secteurs de l'énergie éolienne et des chaudières pour le soudage circulaire et/ou longitudinal MIG/MAG ou SAW des structures cylindriques et c'est constitué de quatre éléments: le chariot (en option), la potence, le bras et la tête de soudage. La chariot supporte la structure et se déplace sur les rails selon l'axe X. Le bras qui est soutenu par la potence et porte la tête de soudage se déplace à travers des guides linéaires verticalement (axe Z) et horizontalement (axe Y), permettant l'ajustement pour une position de soudage correcte. La potence permet une rotation à 180º. La tête de soudage est composée selon les besoins du client et peut être obtenue jusqu'à trois torches SAW et c'est dotée d'un système automatisé de suivi des joints avec une grande précision. Les mouvements du système sont garantis par des moteurs AC. Un équipement facile à utiliser qui permet une vitesse de soudage élevée, réduisant les coûts de fabrication. Données techniques Ces informations sont spécifiques aux modèles standard. Pour plus d'informations sur les modèles spéciaux, contactez-nous! Models CB3030 CB4040 CB5050 CB6060 Course du bras (Y) [mm] 3000 4000 5000 6000 Course de la potence (X) [mm] 3000 4000 5000 6000 Hauteur maximale [mm] 5000 6630 7630 9200 Longueur du bras [mm] 4300 5300 6300 7890
