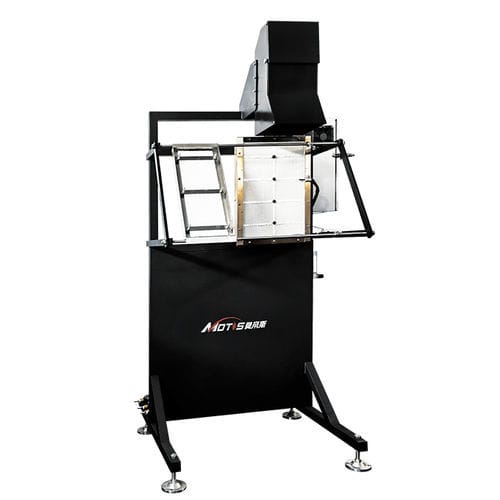

Appareil de test de résistance aux flammes

automatiquepour matériau de constructionde flamme

L'appareil de propagation de la flamme par panneau radiant, conforme à la norme ASTM E162, est conçu pour mesurer l'inflammabilité de surface des matériaux de construction et des matières plastiques cellulaires. Au cours du test ASTM E162, un échantillon incliné de 6 x 8 pouces est placé devant un panneau radiant de 12 x 18 pouces alimenté au gaz. L'échantillon est enflammé sur son bord supérieur, et l'opérateur enregistre la distance et la durée de la progression du front de flamme vers le bas. En même temps, le système enregistre l'augmentation de la température dans la cheminée au-dessus du panneau de chaleur rayonnante. Le résultat du test est l'indice de panneau radiant (Is) qui est déterminé par la propagation de la flamme et l'évolution de la chaleur (augmentation de la température dans la cheminée). L'appareil de propagation de la flamme du panneau radiant se compose de : - Un panneau radiant, d'une dimension de 12" par 18", fait de ciment poreux et d'un boîtier en fonte. - Un aspirateur de type Venture pour mélanger le gaz propane et l'air. - Un ventilateur centrifuge situé à l'arrière du panneau radiant pour fournir de l'air à un débit de 9,4 L/s. - Un système d'alimentation en gaz, fournissant du gaz propane au panneau radiant. - Un allumeur électrique à étincelle et une vanne d'arrêt automatique pour l'allumage du panneau radiant. - Un pyromètre pour mesurer la température de surface du panneau radiant en feu. - Brûleur d'étalonnage en acier inoxydable et débitmètre de méthane. - Porte-échantillon en acier inoxydable, avec des marques d'observation de 3'' pour déterminer la propagation de la flamme. - Brûleur pilote en acier inoxydable et débitmètre d'acétylène. - Cheminée en acier inoxydable avec huit thermocouples de type K. - Système d'acquisition de données, recueillant les températures et l'heure toutes les secondes. - Logiciel d'exploitation, avec les fonctions d'étalonnage du système, de procédure de base, de procédure d'essai et d'exportation des données et des rapports.
