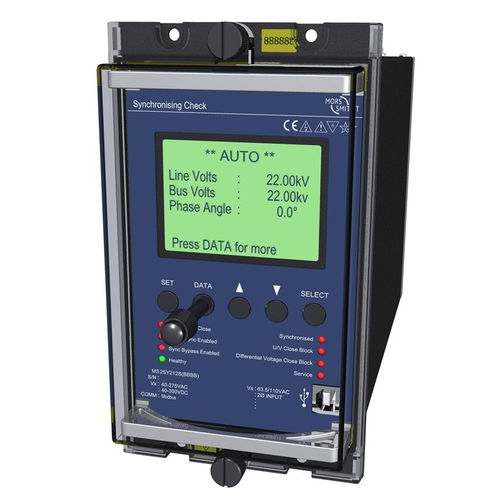

Relais de surveillance de synchronisation MS2SY212-S

de phasemonophaséà montage sur panneau

Le relais de contrôle de synchronisme MS2SY212 est conçu pour mesurer l'angle de phase entre les tensions monophasées surveillées du côté ligne et bus d'un disjoncteur et vérifier que cet angle est inférieur au réglage. Si l'angle mesuré a satisfait à ce critère pour la période de temps définie par le réglage & ; les amplitudes de tension répondent aux critères établis par les réglages Live Line/Bus & ; U/V Line/Bus, le relais de sortie sera excité & ; le disjoncteur autorisé à fermer. La réinitialisation se produit si l'angle de phase ou l'amplitude de la tension s'écarte des limites préréglées ou si l'entrée de validation du contrôle de synchronisation n'est pas sous tension. Les DEL du panneau avant fournissent une indication visuelle de l'état du relais et de la fonction de vérification de la synchronisation. Le bus ou la ligne U/V, la tension différentielle et la fonctionnalité de bloc de fermeture de glissement de fréquence ainsi que la logique de bypass de contrôle de synchronisme flexible permettent de répondre à un large éventail d'applications. L'interface homme-machine (IHM) Micro MATRIX standard est combinée à des circuits de mesure à semi-conducteurs pour une grande précision, une configuration simple et un fonctionnement flexible. L'autosurveillance est effectuée par des chiens de garde matériels et logiciels. Des relais de sortie à haute puissance de contact sont utilisés. Un port de programmation USB est fourni pour faciliter l'établissement des paramètres des relais à l'aide d'un PC. Les DEL montées sur le panneau avant fournissent une indication visuelle de l'état du relais et de la fonction de vérification de la synchronisation.
