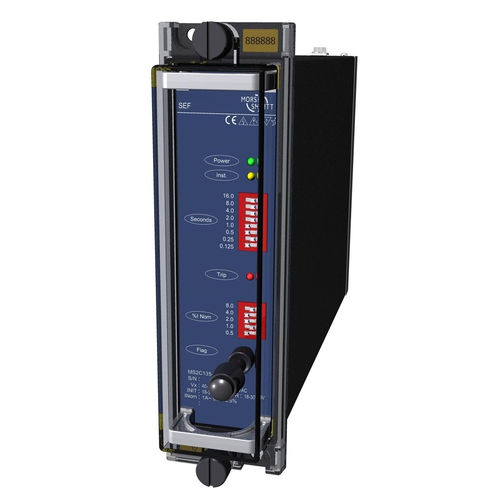

Relais de protection de surintensité MS2C139

2NOmonophaséà montage sur panneau

En cas de rupture de l'isolation des roulements sur les machines tournantes, la tension induite entre les bouts d'arbre, due aux dissymétries de la machine, crée un courant sur l'arbre qui peut endommager les roulements. Le niveau de dommage dépend de l'intensité et de la durée du courant de l'arbre. Il est donc souhaitable d'assurer une protection sensible capable de détecter des courants d'arbre de 1 A ou moins. Le principe de mesure du courant d'arbre permet une protection plus sensible que les mesures de tension d'arbre ou la surveillance des vibrations. Les moniteurs de vibrations ne fonctionnent qu'après que les roulements ont été endommagés. En appliquant le relais de protection contre les surintensités de l'arbre de type MS2C139 avec un transformateur de courant spécial, la machine peut être déclenchée et la cause de la rupture de l'isolation du roulement déterminée avant que le roulement soit endommagé. Le rejet de la composante 50 Hz est important lorsque le transformateur de courant de l'arbre est exposé à un flux de fuite fondamental important de la machine. Le relais MS2C139 peut être utilisé pour résoudre ce problème en surveillant la composante 150 Hz de la surintensité de l'arbre et est disponible avec une sensibilité de réglage minimum de 0,1 % de In. Lorsque la fréquence fondamentale de 50 Hz doit être surveillée, le modèle MS2C138 doit être spécifié.
