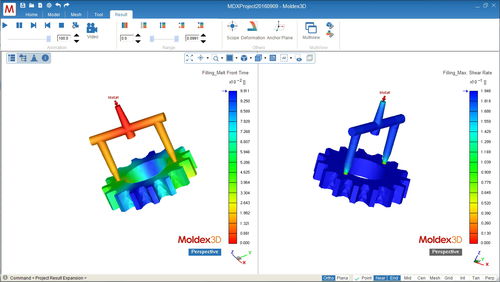

Studio Moldex3D Studio est une plate-forme d'analyse complète. L'interface intuitive est faite de type ruban, et l'utilisateur peut compléter le flux de travail de simulation sur la même interface. Conception claire des icônes et disposition intégrée des fonctions de pré- et post-analyse. Il permet de réaliser rapidement la préparation et le remaillage des modèles, ainsi que le calcul du solveur et l'affichage des résultats. Lors du maillage, l'utilisateur peut instantanément basculer le mode de maillage entre eDesign ou BLM en fonction du module et de la licence utilisés. Le type de maillage BLM permet de construire un modèle avec un maillage Tetra complet ou avec un maillage de couche limite (BLM). Les utilisateurs peuvent générer un maillage solide 3D pour la conception de pièces et de moules plus efficacement. Et il peut continuer sans interruption avec la séquence de calcul de l'analyse F/P/C/W après le réglage de la pré-analyse. Pour une conception conviviale, il y a quatre listes d'articles en arborescence pour faciliter l'opération et la gestion de la modélisation : Model Tree : Tous les composants et groupes de modèles sont clairement énumérés. Ainsi, les utilisateurs ont la possibilité de sélectionner le modèle "par groupe" ou "par composant". Arbre des défauts : Tous les défauts du maillage et leur nombre sont affichés dans la liste et l'utilisateur peut facilement sélectionner le type de défaut par arbre pour le localiser et le réparer. Arbre de projet : Toutes les informations sur le maillage, les données sur les matériaux, l'état du procédé et le résultat de la simulation peuvent être vérifiées et sélectionnées pour être observées directement. Arbre des matières : Laissez l'utilisateur spécifier la pièce et le matériau d'insertion de la pièce sur l'arbre. Système de glissières mixtes Support mélangeant la liaison de la glissière en poly-surface et de la glissière de courbe pour générer un maillage solide. Le type mixte recommandé est le coureur de courbe avec porte en poly-surface. Le maillage solide de commentaire est le maillage solide Hexa ou Prisme pour les coureurs de courbe, et le maillage de couche limite (BLM) pour les coureurs de polysurface.
