Logiciel de simulation de moulage par injection Designer BLM

de maillagede process d'injection plastique3D

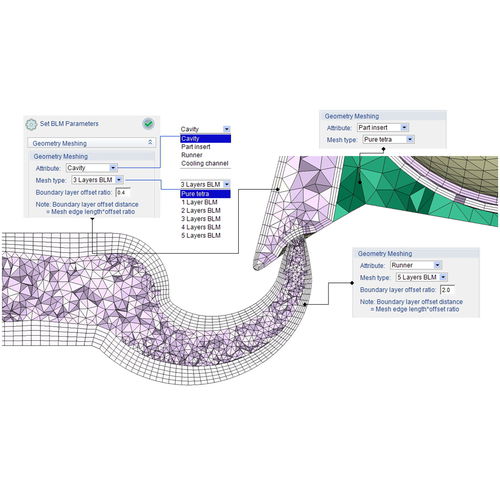

Designer BLM Le maillage de la couche limite (BLM) est l'une des technologies de maillage les plus appropriées pour l'application IAO du moulage par injection de plastique. Les paramètres de la BLM tels que le maillage, le nombre de couches limites et le rapport de décalage sont réglables individuellement selon les besoins. Le puissant noyau de maillage permet aux utilisateurs d'appliquer différents types de maillage pour différents attributs tels que la cavité, l'insert de pièce, le runner et le canal de refroidissement. Les types de maillage pris en charge dans Designer BLM comprennent Tetra et BLM à couches multiples. Par défaut, le programme déterminera une taille de maille appropriée pour faire un maillage de surface. Une triple couche de mailles prismatiques sera générée vers l'intérieur à partir de la maille de surface, puis l'espace restant sera rempli de mailles tétraédriques. Ainsi, la maille pleine a un minimum de sept couches garanties dans le sens de l'épaisseur et peut être augmentée jusqu'à 11 couches pour des exigences de précision plus élevées. Dans l'application du moulage multi-composants (MCM), les nœuds de mailles solides sur les faces de contact entre la pièce, l'insert de la pièce et les autres composants sont autorisés à être non appariés. La topologie des mailles non concordantes est prise en charge pour tous les éléments d'analyse standard, y compris l'écoulement, le tassement, le refroidissement et le gauchissement. Les utilisateurs peuvent ainsi réduire l'effort et le temps de préparation du maillage, et le résultat de la continuité de la limite de maille non concordante sera traité automatiquement par les solveurs.
