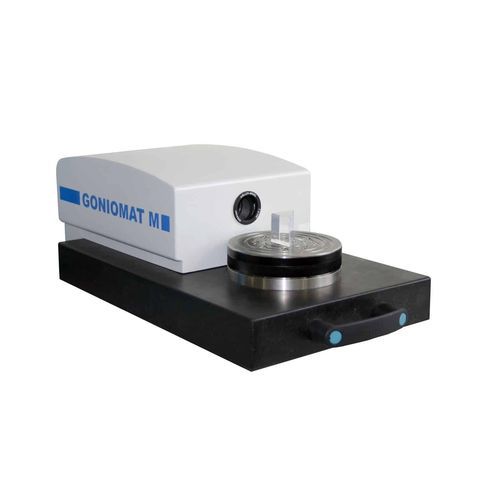

Goniomètre automatique GONIOMAT M5 / M5 XL / M10

La série GONIOMAT M, avec sa combinaison de table rotative de précision à rotation manuelle et d'évaluation logicielle des signaux du codeur angulaire par rapport à l'image d'autocollimation, permet une manipulation aisée avec des types d'échantillons changeant fréquemment et, en même temps, une faible incertitude de mesure. Les goniomètres conviennent parfaitement au contrôle de la production en cours, ainsi qu'à l'inspection à l'entrée et à la sortie. Principe de mesure Le GONIOMAT M se compose d'une table rotative montée mécaniquement (1), d'un codeur angulaire (2), d'un autocollimateur électronique (3) avec connexion USB et du logiciel GONIOMATIK (4). Le calcul de la position de l'image d'autocollimation avec la position correspondante de la table rotative est effectué par le logiciel. Il n'est pas nécessaire de positionner précisément les surfaces de l'échantillon par rapport à l'axe optique de l'autocollimateur. Procédure de mesure - L'opérateur place l'échantillon d'essai sur - Aligner la surface 1 sur l'autocollimateur - Sélectionner le mode de mesure - Régler la valeur mesurée de la première surface sur zéro - Faire tourner la table et aligner la surface 2 sur l'autocollimateur - Le logiciel affiche la valeur de la mesure de l'angle
