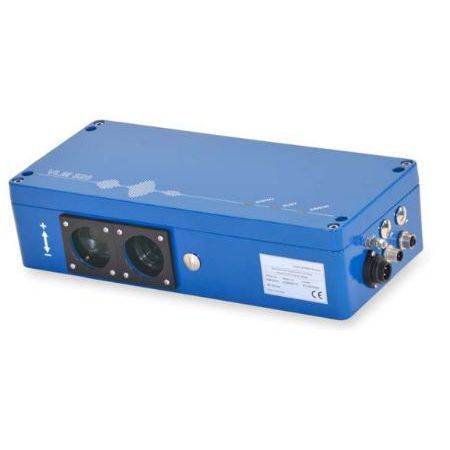

Capteur de vitesse LM320

Options de montage -170, 185 & 240 mm Sortie d'impulsions pour l'émulation du codeur. Multiples sorties programmables. Construction compacte et robuste. Assimilation de la direction et des entrées codeur Vélocité déterminée avec une précision de 0,1% Sortie analogique 4-20mA en option Mesure sur toutes les surfaces Le VLM320 fonctionne optiquement sans contact et applique le principe du filtre spatial au moyen d'un capteur CCD. Filtre spatial est le terme générique utilisé pour décrire un principe de mesure pour la détermination sans contact de la vitesse et de la longueur des matériaux en mouvement. Le filtre spatial est basé sur l'effet de filtrage des structures de type grille (modulation de grille). Le fonctionnement du VLM320 peut être décrit comme suit : L'objet à mesurer est reproduit par l'objectif sur le capteur CCD. Le capteur CCD fonctionne comme une grille optique (pas de capteur d'image). L'objet à mesurer est éclairé par une source lumineuse intégrée (LED). Cette méthode permet de supprimer efficacement les perturbations lumineuses externes. Lorsque l'objet est déplacé, une fréquence de signal est générée en raison de la modulation du réseau. Cette fréquence est proportionnelle à la vitesse à laquelle l'objet se déplace. L'appareil mesure la fréquence du signal et la convertit en une valeur de vitesse. Il existe plusieurs circuits de commande qui permettent l'adaptation automatique aux matériaux les plus divers (structure et luminosité de la surface du matériau).
