Guide linéaire à rouleaux

en aluminiumcompactà rail

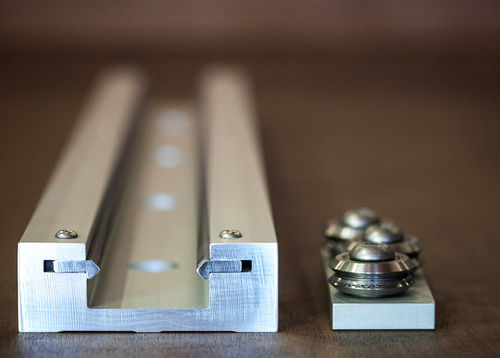

«  Trio de vecteur Le trio de vecteur offre un facile d'installer l'alternative sur des composants. Ce système linéaire de guide incorpore trois rouleaux de guide standard de v-cannelure fixes à un plat étroit de chariot. Le rail de accouplement incorpore deux sections de voie simple standard de bord dans une extrusion en aluminium en U. Ce système linéaire de guide crée un design compact même, idéal pour deux applications de rail requises pour transporter les charges (larges et longues) de grande taille. Le trio de vecteur utilise une caractéristique de conception unique à linéaire moderne. La conception conforme de rail fonctionne à côté de permettre à une des sections de accouplement de voie de flotter à l'intérieur du rail, alors que la section de opposition de voie est rigidement fixée. La voie de flottement crée une charge initiale contre les rouleaux de chariot. Une section de corde de joint circulaire située derrière la voie de flottement agit en tant que ressort pour créer la charge initiale de chariot. Le rail de flottement s'ajuste automatiquement à l'empilement de usinage d'inexactitudes, de désalignement et de tolérance, pour maintenir le coup monté entre le rail et le chariot. La conception conforme de rail élimine le besoin d'ajustement de chariot durant toute sa vie à la différence des conceptions réglables. Les chariots réglables linéaires modernes sont disponibles avec les rails rigides pour des applications où l'adjustability est désiré. Le guide linéaire de trio de vecteur est fait à partir de nos rouleaux de guide disponibles immédiatement et voie simple de bord. Des extrusions de plat et de rail de chariot sont faites à partir de l'aluminium T6063, anodisé pour la protection. Tout le matériel est l'acier inoxydable 18-8. Les guides linéaires de trio de vecteur sont également disponibles dans une version d'acier inoxydable utilisant les rouleaux de guide de l'acier inoxydable 440C et 420 track d'acier inoxydable \ /html »
