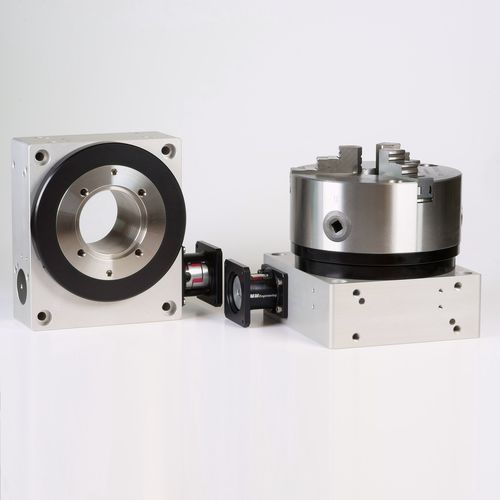

Table rotative avec moteur pas à pas MDT360150-SG-I48-AK

horizontaleverticalebasculante

Table tournante avec moteur pas à pas MDT360150 - Entraînement coaxial - en 3 variantes - sans moteur - avec moteur - avec moteur - avec moteur et commande La nouvelle grande et puissante table tournante avec moteur pas à pas de la série SG MDT360150 offre un engrenage à vis sans fin pratiquement sans jeu. Elles sont idéales pour positionner des composants encore plus lourds et plus complexes que leurs prédécesseurs plus petits. Les plateaux rotatifs sont entraînés par un moteur pas à pas Nema 23 (□ 56mm). La conception angulaire et compacte offre une grande variété d'utilisations et d'applications. Avec la bague de positionnement réglable, le point de référence de rotation peut être déterminé individuellement sur le composant monté. Le grand alésage de l'arbre creux permet également la réalisation de grandes sections de conducteurs par le plateau rotatif à moteur pas à pas. Fonction : - Positionnement par moteur pas à pas Nema 23 (□ 56mm) - Couple d'entrée requis : 0.15 Nm au ralenti - Max. Vitesse d'entrée : 600 tr/min - Max. Facteur de marche : 100% Exécution : - Plateau tournant et arbre creux en acier inoxydable - Boîtier en aluminium anodisé - engrenage à vis sans fin à faible jeu et précontraint - Le roulement à rouleaux croisés permet des couples de basculement très élevés - Accouplement à griffes rigide en torsion pour la transmission de couple amortissant les vibrations - Interrogation de position possible en option par détecteur de proximité Diagramme de rigidité (voir photo) : Ce diagramme décrit la rigidité du plateau rotatif avec moteur pas à pas autour de l'axe de rotation. La déflexion dépend du couple M1 (max 30 Nm) autour de l'axe de rotation.
