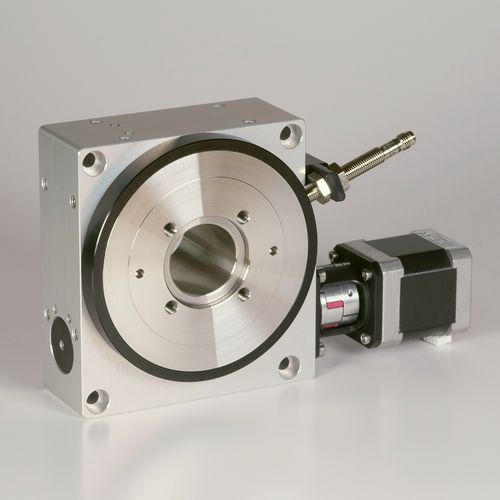

Table rotative avec moteur pas à pas MDT360110-SG-I40-AK-B

horizontaleverticaleinclinable

Entraînement coaxial de table tournante à moteur sans moteur MDT360110-SG-I40-AK-B rapport de démultiplication : 40:1 rendement : 0,33 contrecoup : < 0,1° l'emballement circulaire : < 0,02mm couple de sortie admissible M1 : 15 Nm, en fonction du moteur couple de basculement admissible M2 : 100 Nm rotation maximale de l'entrée : 600 tr/min convient pour l'ajout d'un moteur pas à pas standard (Nema 17, □42mm) fonction : le plateau rotatif moteur est entraîné par un moteur pas à pas NEMA 17 ( □42mm) couple d'entrée requis : 0,15Nm rotation maximale de l'entrée : 600 U/min facteur de marche maximum : 100% la performance : le plateau tournant et l'arbre creux sont en acier inoxydable. engrenage à vis sans fin à faible jeu et précontraint le roulement à rouleaux croisés permet un couple de basculement très élevé boîtier en aluminium anodisé accouplement à griffes à l'épreuve du torse pour la transmission d'un couple réduisant les vibrations demande de position par détecteur de proximité possible bague de positionnement rotative pour une demande de position librement réglable vers la position de la pièce à usiner tableau de rigidité Ce diagramme décrit la rigidité du plateau tournant du moteur autour de l'axe de rotation. La déflexion dépend du couple M1 (max 15 Nm) autour de l'axe de rotation. Le jeu est considéré comme indépendant de la déflexion. Si le couple agit toujours dans un sens, seule la déflexion doit être appliquée d'être considéré comme Avec une charge alternée, la flexion et le jeu s'additionnent.
