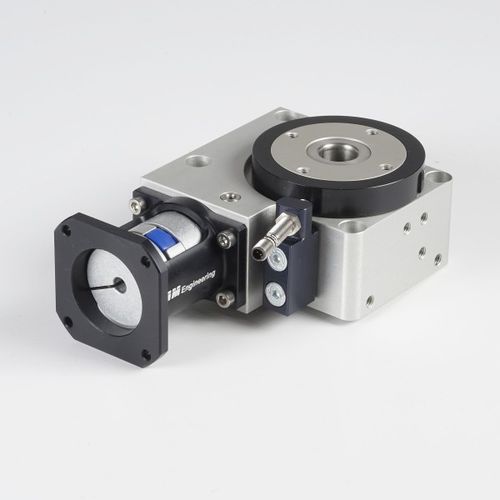

Table rotative avec moteur pas à pas MDT36008-AK-B

horizontaleverticaleinclinable

Entraînement coaxial de table tournante sans moteur MDT36008-AK-B SKU : MDT36008-AK-B rapport de démultiplication : 40:1 contrecoup : < 0,07° jeu radial : < 0,02mm couple de sortie adm. M1 : 1,2Nm couple de basculement admissible M2 : 1,8Nm rotation maximale de l'entrée : 600 U/min convient pour l'ajout d'un moteur pas à pas standard (Nema 17, □42mm) fonction : le plateau tournant du moteur sera positionné avec un moteur pas à pas NEMA 17 ( □42mm) couple d'entrée nécessaire : 0,15Nm rotation maximale de l'entrée : 600 U/min facteur de marche maximum : 100% la performance : le boîtier et le disque rotatif sont en aluminium anodisé l'arbre creux est en acier inoxydable avec un grand alésage traversant engrenage à vis sans fin à faible jeu accouplement à griffes à rigidité torsionnelle pour la transmission de couple réduisant les vibrations demande de position par détecteur de proximité possible bague de positionnement rotative pour une demande de position librement réglable vers la position de la pièce à usiner Ce tableau décrit la rigidité du plateau rotatif moteur autour de l'axe rotatif. La déflexion est indépendante du couple M1 (maximum 3 Nm) autour de l'axe rotatif. Le jeu est considéré comme indépendant de la déflexion Si le couple agit toujours dans le même sens, la déflexion devra être prise en compte. En cas de déformation alternée, la déflexion et le jeu doivent être ajoutés.
