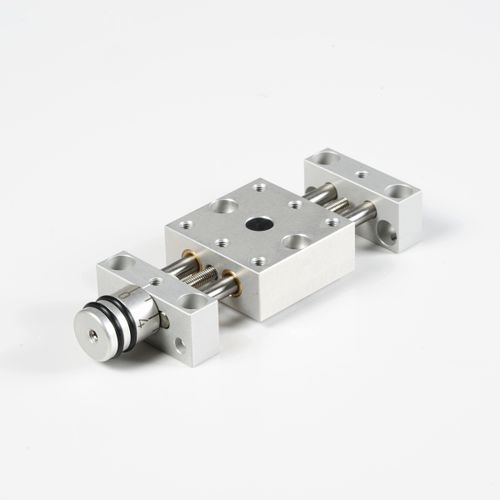

Platine de positionnement linéaire PT2304 - PT8612mono-axecoulissante
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Orientation
- linéaire
- Nombre d'axes
- mono-axe
- Autres caractéristiques
- coulissante
Description
fonction :
le chariot de la table de positionnement est réglable en tournant le bouton de l'échelle graduée
une ligne d'échelle correspond à 0,05 mm de mouvement longitudinal
grâce à la broche préchargée et à l'écrou de la broche, il n'y a pas de serrage nécessaire après le réglage
la broche peut être fixée en plus avec une vis de serrage sur le bloc de roulements au filetage D5
la performance :
palier et traîneau en aluminium anodisé
rail de guidage et broche en acier inoxydable
guidage coulissant en laiton
exemple de commande : PT2304
PT = table de positionnement
23 = course=23mm
04 = taille 4 (Ø rails de guidage)
exemple de systèmes multiples :
support pivotant GK04
table de positionnement longue PT2304
pied de table transversal long KT2304-L
---
