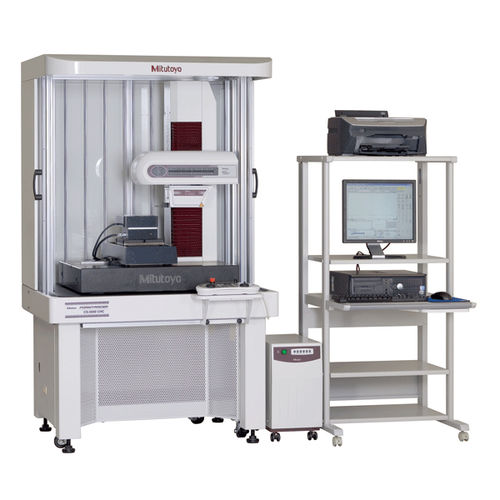

Machine de mesure de contour Formtracer series

de rugositéCNC

Le Mitutoyo Formtracer Extreme CS-5000CNC est un instrument de mesure de surface CNC de type stylet. Il fournit des mesures simultanées très précises de la rugosité de surface et de la forme/contour Les vitesses d'entraînement maximales sont de 40 mm/s pour les axes X1 et de 200 mm/s pour les axes Z2. Ceci permet d'éviter le positionnement à des vitesses élevées, ce qui peut conduire à une augmentation significative du débit des activités de mesure impliquant plusieurs profils ou plusieurs pièces à mesurer Le CS-5000CNC offre une haute résolution de 6,25 nm pour l'axe X1 et pour l'axe Z1 4nm/8nm (CS-5000CNC) et 1nm/2nm (CS-H5000CNC). Ceci est rendu possible grâce à la Mitutoyo Laser Holoscale, qui est incluse dans les axes X1 et Z1. Il permet également de mesurer la forme/contour et la rugosité de surface par lots Le détecteur de l'axe Z1 utilise la méthode de commande active pour la mise en œuvre de capacités de mesure à large plage, lorsqu'il y a une restriction sur les changements de la force de mesure dynamique. Le détecteur de l'axe Z1 dispose également d'un dispositif de sécurité pour éviter les collisions. Ceci entraîne l'arrêt automatique du détecteur en cas de collision entre le corps principal et une pièce/un gabarit.
