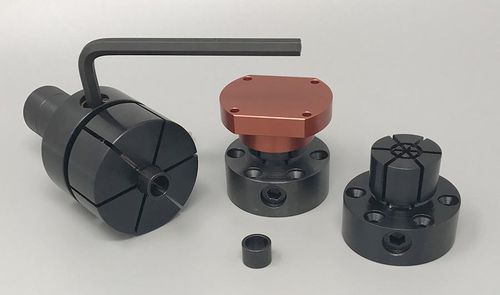

Élément de serrage mécanique Side-Loc Xpansion

pour usinaged'arbreà came

Pinces de serrage Xpansion Side-Loc La pince Xpansion Clamp Side-Loc est actionnée latéralement, ce qui la rend parfaite pour les applications de perçage borgne, qu'il s'agisse de fraisage ou de tournage. L'arbre à cames et le plongeur dilatent le collier par le côté. Mêmes dimensions de montage que notre pince ID d'origine. La pince de serrage Xpansion Side-Loc est actionnée en tournant sur le côté un arbre à cames en tête de douille, qui déplace un piston conique pour dilater la pince. La bague de verrouillage permet d'obtenir un diamètre et une rigidité préréglés avec précision pour l'usinage. Couple de serrage maximal sur la bague de verrouillage 10 pi. lb (10 pi. lb) (13 N.m.). Comme nos pinces originales ID Xpansion™, la pince Xpansion Clamp Side-Loc possède la caractéristique de longueur morte qui est critique pour les dimensions à tolérance étroite. La pince Xpansion Clamp Side-Loc est conçue en deux modèles : l'un pour les opérations de fraisage et l'autre pour les applications de tournage. Une taille unique est disponible pour chaque modèle. La pince Xpansion Clamp Side-Loc peut être usinée de 1.120 à .710 (28.4 à 18mm) et la version tour de 2.09 à.710 (53 à 18mm). La version tour a une tige droite 1″ (25mm).
