Bride de serrage mécanique Heavy Duty™ T-Slot
pour usinagepour rainure en Tflottante

Bride de serrage mécanique - Heavy Duty™ T-Slot - Mitee Bite - pour usinage / pour rainure en T / flottante
Bride de serrage mécanique - Heavy Duty™ T-Slot - Mitee Bite - pour usinage / pour rainure en T / flottante
Bride de serrage mécanique - Heavy Duty™ T-Slot - Mitee Bite - pour usinage / pour rainure en T / flottante - image - 2
Bride de serrage mécanique - Heavy Duty™ T-Slot - Mitee Bite - pour usinage / pour rainure en T / flottante - image - 3
Bride de serrage mécanique - Heavy Duty™ T-Slot - Mitee Bite - pour usinage / pour rainure en T / flottante - image - 4
Bride de serrage mécanique - Heavy Duty™ T-Slot - Mitee Bite - pour usinage / pour rainure en T / flottante - image - 5
Bride de serrage mécanique - Heavy Duty™ T-Slot - Mitee Bite - pour usinage / pour rainure en T / flottante - image - 6
Bride de serrage mécanique - Heavy Duty™ T-Slot - Mitee Bite - pour usinage / pour rainure en T / flottante - image - 7
Bride de serrage mécanique - Heavy Duty™ T-Slot - Mitee Bite - pour usinage / pour rainure en T / flottante - image - 8
Bride de serrage mécanique - Heavy Duty™ T-Slot - Mitee Bite - pour usinage / pour rainure en T / flottante - image - 9
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
mécanique
Applications
pour usinage, pour rainure en T
Autres caractéristiques
flottante
Force de serrage

50 000 N, 89 000 N

Description

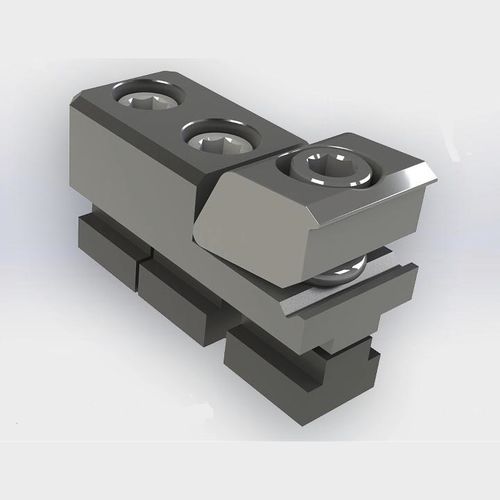

Le collier de serrage Heavy Duty™ T-Slot est prévu pour le montage d'un système de fixation aux tables de rainures en T avec les trois écrous en T fournis et vis de fixation. Chaque écrou en T est revêtu de notre Tungstène Revêtement en carbure de tungstène pour plus de friction. La pince à fente en T HD est conçu pour être utilisé avec n'importe lequel de nos grands Pitbull® M12 Serre-joints (12,000 lbs/50,000 N.) ou modèle OK-VISE® DK (20 000 lb/89 000 N.). UTILISATION APPROPRIÉE : 1. Serrez à la main deux vis de montage arrière et la vis de serrage jusqu'à ce que les écrous en T flottent dans la rainure en T 2. Glisser le collier de serrage jusqu'à la pièce à usiner 3. Serrer les deux vis de montage arrière de 150 N.m (110 pi/lb) maximum 4. Serrer le collier de serrage pour maintenir la pièce de 150 N.m (110 Ft/Lbs) maximum Y COMPRIS LE MATÉRIEL POUR ASSEMBLAGE SPÉCIFIÉ : (3) écrous en T de 16 mm avec revêtement de carbure de tungstène grain moyen (2) M12X35mm SHCS pour écrous en T (1) Vis de serrage M12X45mm SHCS pour utilisation avec Pitbull® (1) M12X40mm SHCS pour utilisation avec l'étau simple OK-Vise® (1) M12X50mm SHCS pour utilisation avec l'étau à double coin OK-Vise®

---
