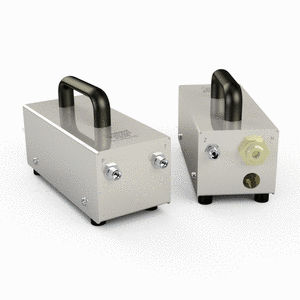

Multiplicateur de pression compact M-HC22

pour huile

Description Le M-HC22 est une unité compacte de champ pesant seulement 5,0 kilogrammes. Il est idéal pour l'usage dans un grand choix d'applications où la haute pression de construction et de maintien est exigée. Les augmenter M-HC22 ont fourni la pression à une pression plus élevée de débouché et compensent automatiquement la consommation pétrolière pour maintenir la haute pression. Le M-HC22 incorpore une valve réduisant la pression (PRV) pour commander la pression d'admission à la section de propulseur, et un orifice facultatif pour ramener l'écoulement d'admission au maximum permis pour le rapport d'intensification a choisi. La valve réduisant la pression intégrée (PRV) protège le propulseur et l'outil à haute pression contre trop à haute pression. Elle fixe une haute pression stable indépendamment des changements de la ligne pression de réservoir Fonctions L'opération de base est illustrée dans le diagramme de fonction. De l'huile est alimentée par la valve directionnelle (dans le système de client) au DANS le port, passant librement par le PRV (position 5) et les clapets anti-retour internes au côté à haute pression H. Dans ce maximum de condition traversez le propulseur est donner réalisé se déroulent en avance rapide la fonction. Quand de la pression de pompe est atteinte du côté à haute pression H, les clapets anti-retour internes se fermeront. La pression de fin sera réalisée par l'unité de oscillation de pompe OP. L'unité calera automatiquement quand de la pression de fin du côté à haute pression H est atteinte. Si une chute de pression du côté à haute pression existe en raison de la consommation ou de la fuite, la valve OP fonctionnera automatiquement pour maintenir la pression de fin.
