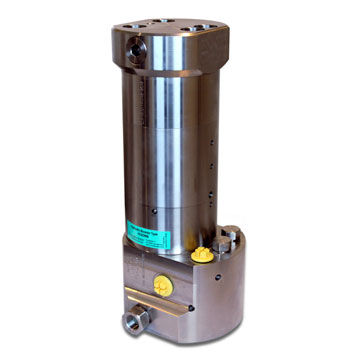

Mini-surpresseur oscillant HC6DW

à huileà eau

Description Le HC6DW est un acier inoxydable de double-action 316 L unité d'écoulement élevé qui est capable de fournir jusqu'à 33,3 l/min d'écoulement sur l'extrémité à haute pression. Comme d'autres modèles de miniBOOSTER, les augmenter de HC6DW ont fourni la pression à une pression plus élevée de débouché et compensent automatiquement la consommation d'huile pour maintenir la haute pression. L'ajustement de la pression de débouché est effectué en variant la pression assurée. Relativement à sa capacité d'écoulement, le HC6DW est une unité compacte pesant 34,8 kilogrammes. Fonctions L'opération de base est illustrée dans le diagramme de fonction. De l'huile est alimentée par cv directionnel de valve au DANS le port, passant librement par les clapets anti-retour 2x KV1, 2x KV2 et DV dans le côté à haute pression H. Dans ce maximum de condition traversez le propulseur est donner réalisé se déroulent en avance rapide la fonction. Quand de la pression de pompe est atteinte du côté à haute pression H, les valves KV1, KV2 et DV se fermeront. La pression de fin sera réalisée par les unités de oscillation OP1 et OP2 de pompe aux tours. L'unité calera automatiquement quand de la pression de fin du côté à haute pression H est atteinte. Si une chute de pression du côté à haute pression existe en raison de la consommation ou de la fuite, les unités OP1 et OP2 fonctionneront automatiquement pour maintenir la pression de fin. Il est possible de changer la connexion à haute pression H à l'extrême inverse du propulseur.
