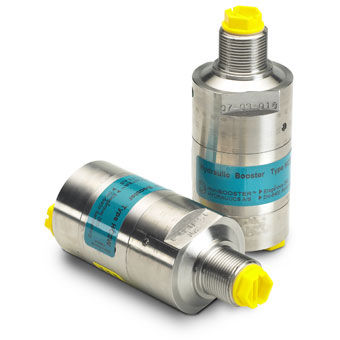

Mini-surpresseur oscillant HC2W

à huileà eau

Description Avec son poids d'à peine 1 kg, le HC2W est un modèle compact composé d'acier inoxydable. Il est parfaitement adapté aux applications pour lesquelles l'obtention ou le maintien d'une pression élevée est nécessaire. Le HC2W multiplie la pression d'alimentation produisant une pression de sortie plus élevée tout en compensant automatiquement la consommation d'huile pour maintenir une pression élevée. La pression de sortie est ajustée en variant la pression d'alimentation. Fonctions Le principe de fonctionnement est présenté sur le schéma fonctionnel. Le fluide est alimenté via une valve directionnelle CV vers l'orifice IN, circulant librement à travers les clapets anti-retour KV1, KV2 et DV vers le côté haute pression H. Dans ces conditions, le débit maximal à travers le multiplicateur est atteint, entraînant une sortie rapide du vérin. Lorsque la pression de la pompe est atteinte du côté haute pression H, les clapets KV1, KV2 et DV se ferment. La pression de sortie est atteinte par la pompe alternative OP. L'unité de pompage s'arrête automatiquement lorsque la pression de sortie est atteinte du côté haute pression H. En cas de chute de pression du côté haute pression due à une consommation excessive ou à une fuite, la vanne OP entre automatiquement en action pour maintenir la pression de sortie.
