Description

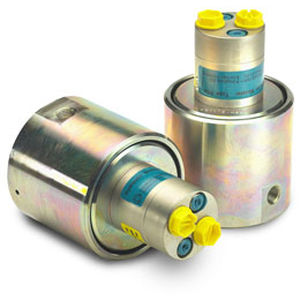

Le HC8 a été conçu pour les applications nécessitant une pression multipliée pouvant atteindre 2 000 bars. Fonctionnant comme le HC2, le HC8 est un dispositif indépendant unique qui envoie une pression d'entrée pouvant atteindre un rapport de 20:1 sans alimentation extérieure.
De plus, le HC8 maintient une haute pression en compensant automatiquement la consommation d'huile sur le côté haute pression. La haute pression est directement proportionnelle à la pression d'entrée. Le HC8 est compact. Le HC8 tourne à une pression d'entrée comprise entre 20 et 200 bars. La pression peut être supérieure sur demande.
Fonctions
Le principe de fonctionnement est présenté sur le schéma fonctionnel. L'huile est alimentée via une valve directionnelle CV vers l'orifice IN, circulant librement à travers les clapets anti-retour KV1, KV2 et DV vers le côté haute pression H. Dans ces conditions, le débit maximal à travers le multiplicateur est atteint, entraînant une sortie rapide du vérin.
Lorsque la pression de la pompe est atteinte du côté haute pression H, les clapets KV1, KV2 et DV se ferment. La pression de sortie est atteinte par la pompe alternative OP. L'unité de pompage s'arrête automatiquement lorsque la pression de sortie est atteinte du côté haute pression H. En cas de chute de pression du côté haute pression due à une consommation excessive ou à une fuite, la vanne OP entre automatiquement en action pour maintenir la pression de sortie.
