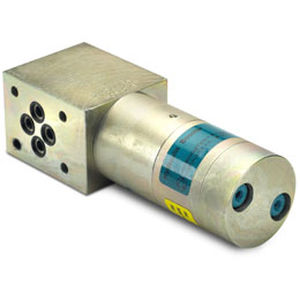

Mini-surpresseur oscillant HC3-H

à huile

Description Le HC3-H est une variante du HC3 avec le haut et l'orifice B fermés, sans besoin de plaque supérieure. Il a été conçu pour être utilisé sur les systèmes de manifold NG6 (D03). Le HC3-H est compact, tout comme les autres HC3 . Le HC3 est équipé en standard d'un clapet de décompression pilote. La pression de sortie maximum est de 500 bars sur les versions standard. L'ajustement de la pression de sortie est obtenu en variant la pression d'alimentation Fonctions Le principe de fonctionnement est présenté sur le schéma fonctionnel. L'huile est envoyée par la plaque de raccord et le filtre vers l'orifice IN du HC3 et passe donc librement dans les clapets anti-retour KV1, KV2 et DV vers le côté haute pression H. Depuis le côté haute pression H, l'huile est envoyée vers l'orifice A de la plaque de raccord. Dans ces conditions, le débit maximum dans le multiplicateur est atteint, entraînant une sortie rapide du vérin. Lorsque la pression de la pompe est atteinte du côté haute pression H, les clapets KV1, KV2 et DV se ferment. La pression de sortie est atteinte par la pompe alternative OP. L'unité de pompage s'arrête automatiquement lorsque la pression de sortie est atteinte du côté haute pression. En cas de chute de pression du côté haute pression due à une consommation excessive ou à une fuite, la vanne OP entre automatiquement en action pour maintenir la pression de sortie.
