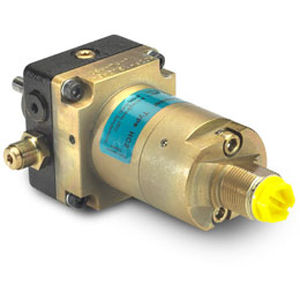

Mini-surpresseur oscillant HC2P

à huile

Description Le HC2P est une pompe de surpression à amorçage automatique qui fournit une pression pouvant atteindre 800 bars. Elle est parfaitement adaptée à un ensemble d' applications sur lesquelles aucun système hydraulique n'est disponible. La pompe de surpression associe une pompe à engrenages et le miniBOOSTER HC2. Comme d' autres modèles miniBOOSTER, le HC2P compense automatiquement la consommation d'huile pour maintenir une pression élevée. L'ajustement de la pression de sortie est obtenu en variant la pression d'alimentation du côté basse pression (pompe à engrenages). Par rapport à ses possibilités en termes de débit, le HC2P est une unité compacte de seulement 2,1 kg. Fonctions Le principe de fonctionnement est présenté sur le schéma fonctionnel. À partir de l'orifice d'aspiration, l'huile est envoyée dans le train d'engrenages de la pompe où la pression est portée à 40 bars environ, et elle est ensuite envoyée dans l'orifice IN du multiplicateur où elle passe librement dans les clapets anti-retour RV, KV1 et KV2 vers le côté haute pression H. Lorsque la pression de sortie est atteinte du côté haute pression H, les clapets KV1 et KV2 se ferment. La pression de sortie est atteinte par la pompe alternative OP. En cas de chute de pression du côté haute pression due à une consommation excessive ou à une fuite, la vanne OP entre automatiquement en action pour maintenir la pression de sortie. Lorsque la pompe est arrêtée, aucune pression n'est appliquée à l'orifice IN et à la soupape de commande 2, ce qui permet l'ouverture du clapet RV et le retour du fluide dans la cuve.
