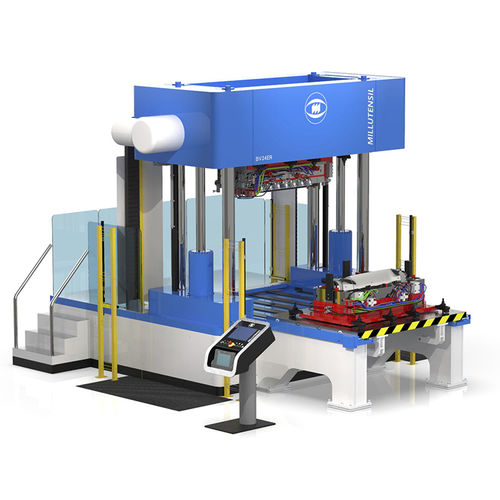

Presse oléo-dynamique BV 34 E

d'assemblagede testde mise au point

Version avancée pour les moules de taille moyenne. Les presses BV 34 E et BV 35 E sont la version avancée, équipée d’un système hydraulique commandé par des servo-vannes proportionnelles électroniques et d’un contrôle du parallélisme à travers deux transducteurs linéaires spécifiques. Les deux modèles sont équipés d’un panneau de commande graphique convivial, surveillés par l’API Siemens commandée par l’écran tactile installé dans un pupitre. Les dimensions des plateaux sont de 2.000×1.500 mm (79X59 pouces). La capacité de charge maximale sur le plateau inférieur est de 30.000 kg, (minor capacity in the model with option -R 22.000 Kg or option -G/-RG 20.000 kg) while on the upper plate ititis 15.000 kg. La différence entre les deux versions réside dans la force de serrage max., 1.500 kN pour la presse BV 34 E contre 2.000 kN pour la presse BV 35 E. Comme toutes les séries E, la presse d’essai BV 32/33 E est proposée en option -R, -G ou -RG et peut également être équipée de tous les accessoires en option. Plateau inférieur Des vérins hydrauliques guident le plateau inférieur à l’extérieur des colonnes dans une position facilement accessible pour des travaux à l’extérieur de la presse. Il glisse sur des roulements à rouleaux et il est guidé latéralement par des roulements à billes, sans aucun effet de frottement et sans usure. En position finale, le plateau descend et est maintenu par 4 vérins hydrauliques, s’appuyant ainsi complètement sur des bandes spécifiques d’appui au sol. Le système garantit une précision de répétabilité élevée égale à ± 0,04 mm. Version avec plateau inférieur extensible inclinable à 75° ou 90° Disponibles uniquement sur la série E
