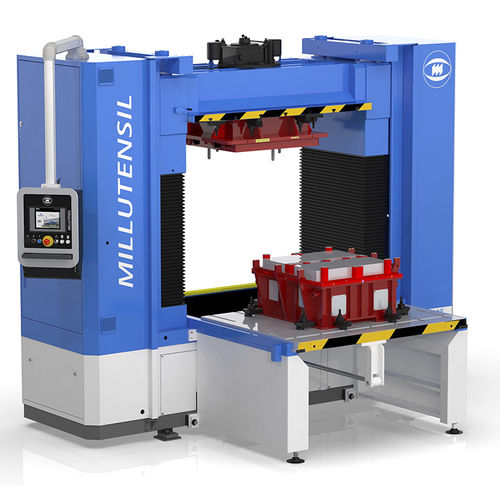

Presse oléo-dynamique BV 30 E

pour assemblagede testà présenter

Version avancée pour les moules de petite et moyenne dimension. La presse BV 30 E est la version avancée, équipée d’un système hydraulique contrôlé par des servo-vannes proportionnelles électroniques et d’un contrôle du parallélisme à travers les lignes optiques Heidenhain. La presse BV 30 E est équipée d’un panneau de commande graphique convivial, surveillée par l’automate Siemens commandé par l’écran tactile. Les dimensions des plateaux sont de 1.500×1.000 mm (59X39 pouces). La force de serrage maximale est de 500kN. La capacité de charge maximale sur le plateau inférieur est de 7.000 kg, tandis que sur le plateau supérieur, elle est de 2.500 kg. Comme toutes les séries E, la presse d’essai BV 30 E est proposée en option -R, -G ou -RG et peut également être équipée de tous les accessoires en option. Plateau inférieur Des vérins hydrauliques guident le plateau inférieur à l’extérieur des colonnes dans une position facilement accessible pour des travaux à l’extérieur de la presse. Il glisse sur des roulements à rouleaux et il est guidé latéralement par des roulements à billes, sans aucun effet de frottement et sans usure. En position finale, le plateau descend et est maintenu par 4 vérins hydrauliques, s’appuyant ainsi complètement sur des bandes spécifiques d’appui au sol. Le système garantit une précision de répétabilité élevée égale à ± 0,04 mm. Version avec plateau inférieur extensible inclinable à 75° ou 90° Disponibles uniquement sur la série E Grâce à 2 vérins hydrauliques, le plateau inférieur peut être incliné jusqu’à 75° ou 90°, sur le côté arrière court, pour intervenir sur le moule dans une meilleure position du point de vue ergonomique.
