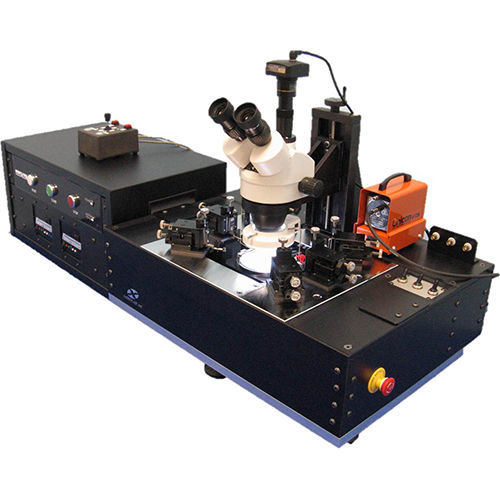

Station de mesures sous pointes semi-automatique SPS series

Systèmes semi-automatiques standard - Mandrin XY motorisé, plateau motorisé dans le SPS-2600, mouvement Z motorisé du mandrin dans le SPS 2800 en configuration standard. Le thêta motorisé est une option. - Basé sur un moteur pas à pas, sans encodeurs. - Coût très compétitif - Hautement recommandé dans les applications où un test ou un blindage en dessous de 0°C est souhaité - Options disponibles : mandrins chauffés ou refroidis, lunettes à zoom ou microscopes composés, divers blindages, sélection des mandrins pour les mesures DC et RF, et bien d'autres encore Spécifications - Taille des plaquettes Jusqu'à 200 mm - Type de moteur Moteur pas à pas - Course de la platine XY Jusqu'à 200mmx200mm - Résolution de la platine XY motorisée, répétabilité de 6.5μm - Vitesse XY (max) 9.5mm/s - Vitesse Z (max) 5mm/s - Déplacement du plateau 12.7mm ou plus - Réglage du plateau Double contrôle grossier et fin avec une répétabilité supérieure à 2,5 µm - Planéité du plateau <12.7μm sur 200mm - Rigidité du plateau <50μm pour 4.5kg - Mandrin à vide Vide multizone - Planéité du mandrin +/-13μm - Tension de claquage du mandrin Au moins 500V - Isolation du mandrin Au moins 1GΩ - Réglage du mandrin 360° grossier, +/-6° fin - Microscope Zoom stéréo de haute qualité avec une distance de travail allant jusqu'à 200 mm et un grossissement allant de 3,5X à 180X - Bornes de traversée BNC, Triax ou fiche banane - Dimensions du système 122 cm de largeur x122 cm de profondeur x 92 cm de hauteur
