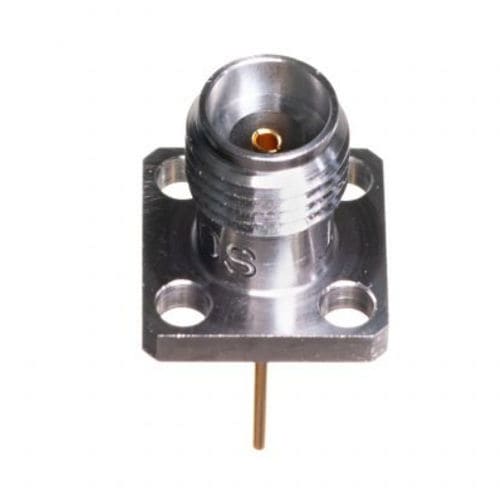

Connecteur pour sonde 1012-23SF

RFcoaxialjack

Genre Femme Diamètre / longueur de la sonde .025 / .430 Fréquence (GHz) 18, 27, 36, 40 Montage bride à 4 trous Taille de la bride .375 SQ Diamètre du trou de la bride 0.067 Style Guide d'ondes Accessoires disponibles : - Broche de lancement et diélectrique - Broche de lancement/ongle - Broche de lancement/onglet et diélectrique Électrique : - Sans mode jusqu'à 40,0 GHz - Faible VSWR DC à 18,0 GHz ............1.10:1 max 18.0 à 40,0 GHz ...........1.15:1 max - Faible fuite RF _< -100 dB - Faible perte d'insertion Matériaux/Construction : - Boîtier : Acier, alliage CRES UNS S30300 selon ASTM A582, passivé selon ASTM A967 - Contact : Cuivre au béryllium (BeCu), UNS C17300 selon ASTM B196, plaqué or selon MIL-G-45204 ou ASTM B488 - Capture du contact central : Capture rigide à deux billes avec Ultem 1000, selon ASTM D5205 et KEL-F selon ASTM D1430 - Interface du connecteur : Conformément à la norme MIL-STD-348, Figs. 323-1 et 323-2 - Anneau de mise à la terre en métal surélevé pour un contact métal sur métal à 360
