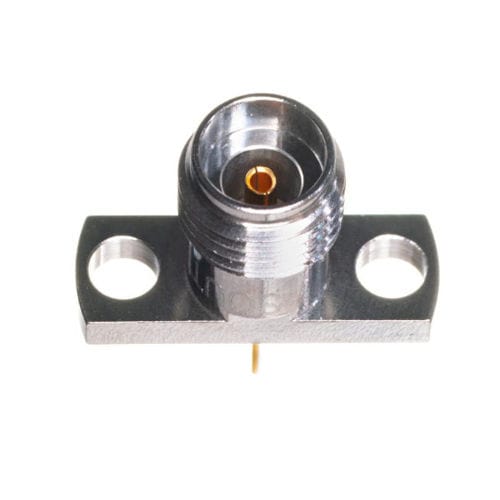

Connecteur pour sonde 1014-27SFRFcoaxialjack
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- RF
- Format
- coaxial, jack, type K
- Forme
- rectangulaire
- Type de connexion
- femelle, à bride, à vis
- Applications produit
- pour sonde
- Impédance
50 Ohm
- Température de fonctionnement
Min: -55 °C
(-67 °F)Max: 135 °C
(275 °F)
Description
Genre
Femme
Diamètre / longueur de la sonde
.015 / .230
Fréquence (GHz)
18, 27, 36, 40
Montage
bride à 2 trous
Taille de la bride
.550 L
Diamètre du trou de la bride
0.102
Style
Guide d'ondes
Accessoires disponibles :
- Broche de lancement et diélectrique
- Broche de lancement/ongle
- Broche de lancement/onglet et diélectrique
Électrique :
- Sans mode jusqu'à 40,0 GHz
- Faible VSWR
DC à 18,0 GHz ............1.10:1 max
18.0 à 40,0 GHz ...........1.15:1 max
- Faible fuite RF _< -100 dB
- Faible perte d'insertion
Matériaux/Construction :
- Boîtier : Acier, alliage CRES UNS S30300 selon ASTM A582, passivé selon ASTM A967
- Contact : Cuivre au béryllium (BeCu), UNS C17300 selon ASTM B196, plaqué or selon MIL-G-45204 ou ASTM B488
- Capture du contact central : Capture rigide à deux billes avec Ultem 1000, selon ASTM D5205 et KEL-F selon ASTM D1430
- Interface du connecteur : Conformément à la norme MIL-STD-348, Figs. 323-1 et 323-2
- Anneau de mise à la terre en métal surélevé pour un contact métal sur métal à 360
---
