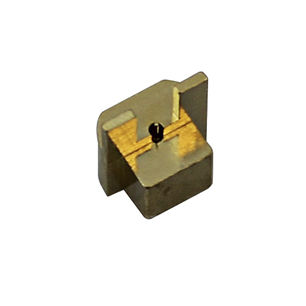

Connecteur carte à carte 55056-001J

de donnéesCMSPCB

Les solutions SuperMini Board-to-Board optimisent les performances d'interconnexion pour les applications d'empilage carte à carte. Les puces disponibles permettent un espacement carte à carte aussi faible que 3 mm, garantissant la fiabilité des lignes de transmission pour les circuits imprimés étroitement empilés. La faible force d'insertion permet d'augmenter la densité des interconnexions par carte. La conception unique de la puce permet de prolonger les cycles d'accouplement et de désaccouplement. Genre Femelle Type de produit Réceptacle de lancement d'extrémité, alésage lisse Fréquence (GHz) 18, 27, 36, 40, 50, 67 Montage SMT Lancement du circuit Microstrip/GCPW Type d'alésage Lisse ÉLECTRICITÉ Sans mode jusqu'à 67 GHz Impédance nominale : VSWR : 1.13:1 Max (1/2 dispositif testé : Réceptacles de circuits imprimés accouplés, balles et assemblages de câbles de test) Faible perte d'insertion Force d'accouplement et de désaccouplement : Alésage lisse : 6 oz / 6 oz, Détente : 9 oz / 12 oz (typ.) Conforme à la norme MIL-PRF-39102 pour la résistance à la corrosion, aux vibrations, aux chocs mécaniques et aux chocs thermiques.
