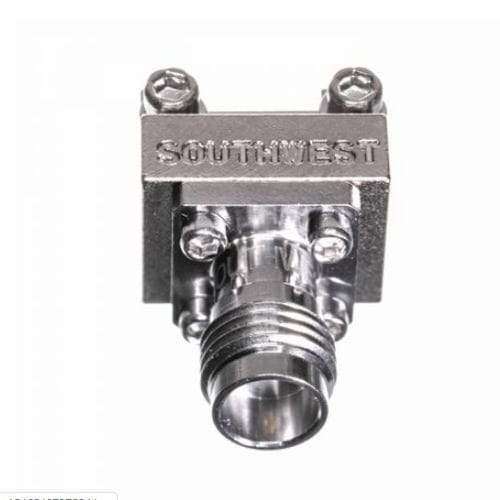

Connecteur RF 1892-03A-6

coaxialjackrectangulaire

Les connecteurs End Launch haute performance de Southwest Microwave sont conçus pour offrir un faible ROS, une réponse large bande sans mode jusqu'à 110 GHz pour les cartes de circuits imprimés monocouches et multicouches où le signal haute fréquence se trouve sur la couche supérieure. Disponibles en SMA (27 GHz), 2,92 mm (K) (40 GHz), 2,40 mm (50 GHz), 1,85 mm (V), (67 GHz) et 1,0 mm (W) (110 GHz). Options mâle et femelle, corps étroit et traversée de cloison. Le mécanisme de serrage unique s'adapte à une épaisseur de carte allant jusqu'à 7,62 mm (0,300"). Robuste, réutilisable et réparable. Les multiples configurations de lancement permettent de s'adapter au mieux à la disposition des circuits. Fonctionne sur les conceptions en microruban et en guide d'ondes coplanaire mis à la terre (GCPW). Cartes de test de couche de signal pour microruban et GCPW disponibles. La soudure de la broche à la trace du signal est optionnelle. Assistance à la conception : Mise en page du circuit imprimé et recommandation du numéro de référence du connecteur modèles 3D pour l'agencement mécanique Modèles HFSS (version 18.0 ou plus récente) pour les simulations EM sur demande et selon disponibilité Genre Femelle Fréquence (GHz) 18, 27, 36, 40, 50, 67 Style Bloc standard (.500) Diamètres de la goupille/du diélectrique .007/.0390 Épaisseur du circuit imprimé Jusqu'à .100
