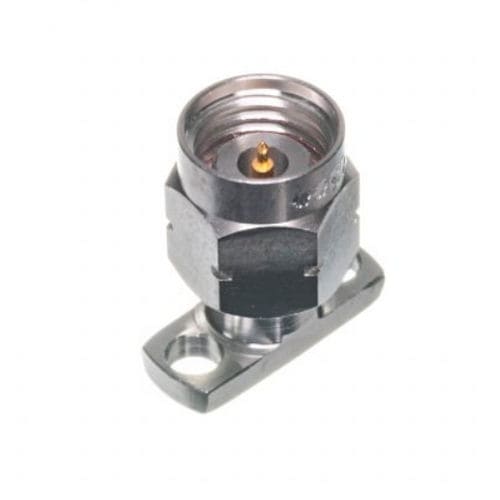

Connecteur RF 1413-03SF

coaxialhexagonalmâle

Genre Homme Diamètre de la goupille acceptée .012 Joint hermétique disponible OUI Fréquence (GHz) 18, 27, 36, 40, 50 Montage bride à 2 trous Taille de la bride .500 L Diamètre du trou de la bride 0.102 Outils, alésage en C T-291-5 Outils à souder T-212-15 Accessoires disponibles : -Goupille de lancement et diélectrique -Goupille de lancement/ongle -Goupille de lancement/onglet et diélectrique Électrique : -Sans mode jusqu'à 50,0 GHz -Faible VSWR : oDC à 18,0 GHz .........1.10:1 max o18,0 à 40,0 GHz .........1.15:1 max o40,0 à 50,0 GHz .........1.18:1 max -Faible fuite RF _< -100 dB -Faible perte d'insertion Matériaux/Construction : -Boîtier : Acier, alliage CRES UNS S30300 selon ASTM A582, passivé selon ASTM A967 -Contact : Cuivre au béryllium (BeCu), UNS C17300 selon ASTM B196, plaqué or selon MIL-G-45204 ou ASTM B488 -Capture du contact central : Capture rigide à deux billes avec Ultem 1000 selon ASTM D5205 et KEL-F selon ASTM D1430 -Interface du connecteur : Interface du connecteur : selon MIL-STD-348, Figs. 324-1 et 324-2 -Anneau de mise à la terre en métal surélevé pour un contact métal sur métal à 360
