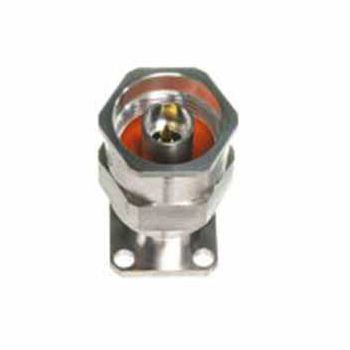

Connecteur type N 311-07SFRFcoaxialcarré
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- RF
- Format
- coaxial, type N
- Forme
- carré
- Type de connexion
- mâle, à bride
- Matériau
- en acier
- Applications produit
- de prise
- Autres caractéristiques
- hermétique
- Impédance
50 Ohm
- Température de fonctionnement
Max: 165 °C
(329 °F)Min: -55 °C
(-67 °F)
Description
Série
Type N
Genre
Mâle
Diamètre de la goupille acceptée
.015
Joint hermétique disponible
OUI
Fréquence (GHz)
18
Montage
bride à 4 trous
Taille de la bride
.687 SQ
Diamètre du trou de la bride
0.125
Outils, alésage en C
T-291-2
Accessoires disponibles :
-Goupille de lancement et diélectrique
-Goupille de lancement/ongle
-Goupille de lancement/onglet et diélectrique
Électrique :
-Sans mode jusqu'à 18,0 GHz Test
-Faible VSWR :
oDC à 18,0 GHz .........1.15:1 max
-Faible fuite RF _< -100 dB
-Faible perte d'insertion
Matériaux/Construction :
-Boîtier : Acier, alliage CRES UNS S30300 selon ASTM A582, passivé selon ASTM A967
-Contact : Cuivre au béryllium (BeCu), UNS C17300 selon ASTM B196, plaqué or selon MIL-G-45204 ou ASTM B488
-Diélectrique : PTFE vierge Fluorocarbone selon ASTM D1710
-Capture du contact central : Ultem 1000 haute température selon ASTM D5205
-Interface du connecteur : Interface du connecteur : selon MIL-STD-348, Figs. 304-1 et 304-2
-Anneau de mise à la terre en métal surélevé pour un contact métal sur métal à 360
---
