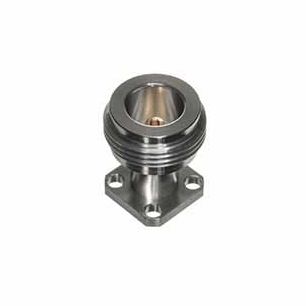

Connecteur type N 312-14SF

RFcoaxialjack

Série Type N Genre Femelle Diamètre de la goupille acceptée .036 Joint hermétique disponible NON Fréquence (GHz) 18 Montage bride à 4 trous Taille de la bride .500 SQ Diamètre du trou de la bride 0.102 Accessoires disponibles : -Goupille de lancement et diélectrique -Goupille de lancement/ongle -Goupille de lancement/onglet et diélectrique Électrique : -Sans mode jusqu'à 18,0 GHz Test -Faible VSWR : oDC à 18,0 GHz .........1.15:1 max -Faible fuite RF _< -100 dB -Faible perte d'insertion Matériaux/Construction : -Boîtier : Acier, alliage CRES UNS S30300 selon ASTM A582, passivé selon ASTM A967 -Contact : Cuivre au béryllium (BeCu), UNS C17300 selon ASTM B196, plaqué or selon MIL-G-45204 ou ASTM B488 -Diélectrique : PTFE vierge Fluorocarbone selon ASTM D1710 -Capture du contact central : Ultem 1000 haute température selon ASTM D5205 -Interface du connecteur : Interface du connecteur : selon MIL-STD-348, Figs. 304-1 et 304-2 -Anneau de mise à la terre en métal surélevé pour un contact métal sur métal à 360
