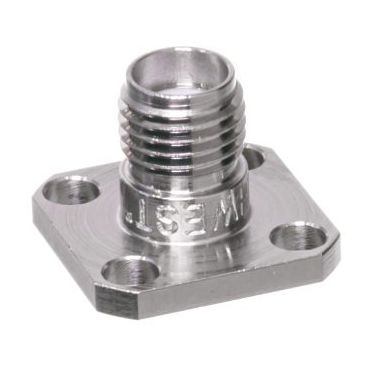

Connecteur SMA 212-500SF series

RFcoaxialjack

Le SuperSMA de Southwest Microwave est un connecteur SMA de haute performance pour le service sur le terrain. Le SuperSMA utilise l'interface diélectrique PTFE de base (vrai SMA) et se caractérise par un faible ROS sans mode jusqu'à 27 GHz et moins de -100 dB de fuite RF. La paroi extérieure épaisse du conducteur offre une grande durabilité pour assurer la fiabilité des accouplements répétés, améliorant ainsi les performances des composants. L'interface SuperSMA est conforme à la norme MIL-STD-348. Accessoires disponibles : Broche de lancement et diélectrique Broche de lancement/ongle Broche de lancement/onglet et diélectrique Électrique : Sans mode jusqu'à 27,0 GHz Faible VSWR : DC à 18,0 GHz...1,10:1 max 18.0 à 27,0 GHz...1,15:1 max Faible fuite -(120 - fGHz) dB Max Faible perte d'insertion Matériaux/Construction : Boîtier : Acier, alliage CRES UNS S30300 selon ASTM A582, passivé selon ASTM A967 Contact : Cuivre au béryllium (BeCu), UNS C17300 selon ASTM B196, plaqué or selon MIL-G-45204 ou ASTM B488 Diélectrique : PTFE vierge Fluorocarbone selon ASTM D1710 Capture du contact central : Ultem 1000 haute température selon ASTM D5205 Interface du connecteur : Conformément à la norme MIL-STD-348, Figs. 310-1 et 310-2 Anneau de mise à la terre en métal surélevé pour un contact métal sur métal à 360
