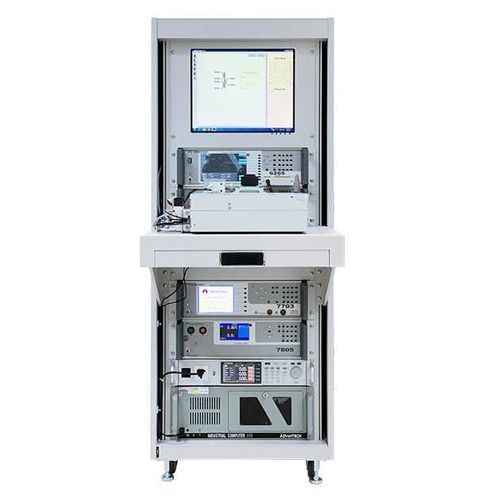

Testeur combiné pour transformateur ATP-9560

de rigidité diélectriquehaute tensionde résistance d'isolement

Caractéristiques ■ Test électrique à basse tension ■ Test d'isolation haute tension ■ Test d'impulsion (court-circuit de couche) ■ 21 canaux ■ Fréquence de test (200k/500k/1MHz) ■ Sortie de tension AC 5000V ■ Sortie de tension DC 6000V ■ Résistance d'isolation 12000MΩ ■ Courant d'excitation /Tension en circuit ouvert /Puissance à vide Le MICROTEST 9560 Transformer Integrated Test System est un système de mesure complet qui intègre les caractéristiques électriques basse tension et les tests de conformité à la sécurité en une seule plateforme. Contrôlé par un PC, il offre 20 canaux de test. Le système intègre une source de courant alternatif pour les tests dynamiques des transformateurs (tension en circuit ouvert, courant d'excitation, puissance à vide) et mesure la valeur d'inductance des transformateurs. Le LCR Meter optionnel offre des fréquences de test de 200kHz, 500kHz et 1MHz. Le système d'essai 9560 combine les essais à basse tension pour les transformateurs avec les essais d'isolation de résistance AC/DC et les essais de court-circuit entre les couches. Les essais à basse tension comprennent des paramètres tels que la valeur d'inductance, l'inductance de fuite, la résistance en courant continu, la résistance en courant alternatif, le facteur de qualité, la valeur de capacité, le rapport des tours et la vérification des bornes court-circuitées. Le test de conformité à la sécurité offre une tension de tenue en courant alternatif jusqu'à 5000V, une tension de tenue en courant continu jusqu'à 6000V et une impédance d'isolation maximale de 12000MΩ. Le test de court-circuit entre couches utilise une technologie non destructive de test par impulsion à haute tension. Il analyse la forme d'onde d'atténuation générée par la résonance L/C pour détecter les défauts de court-circuit entre les bobines du transformateur ou les couches d'isolation.
