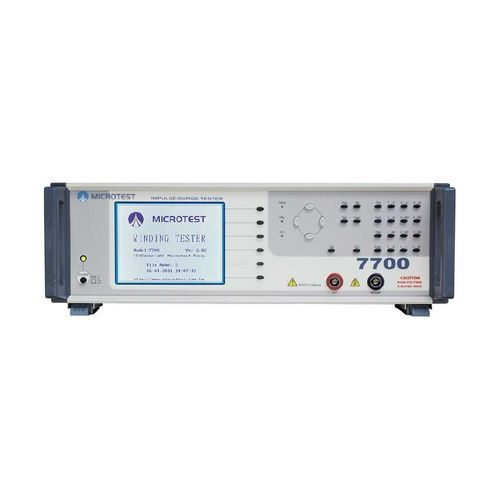

Testeur haute tension 7700

d'impulsion de tensionde comparaisonpour enroulement statorique

Caractéristiques ■ Calibrage à haute tension ■ Tension d'impulsion programmable ■ Stockage intégré de 200 séries de formes d'ondes de test ■ Comparaison de la surface totale ■ Comparaison de la surface différentielle ■ Comparaison d'ondes ■ Flat et Corona ■ Prise en charge des interfaces RS-232, à distance et d'imprimante ■ Fonction de verrouillage des touches pour éviter que les opérateurs ne touchent accidentellement les touches Le testeur de bobinage à impulsion MICROTEST 7700 offre des sorties de tension d'impulsion allant de 200V à 5000V. Il utilise des formes d'ondes d'atténuation générées par la résonance L/C pour analyser les composants magnétiques à la recherche de défauts tels que des courts-circuits entre les bobines ou entre les couches de fil d'enroulement. Le testeur propose différents modes de comparaison, notamment la comparaison de la surface totale, la comparaison de la différence de surface, la comparaison du comptage corona, la comparaison du comptage de gigue et la comparaison de la forme d'onde. Ces modes permettent d'identifier et de détecter avec précision les produits défectueux.
