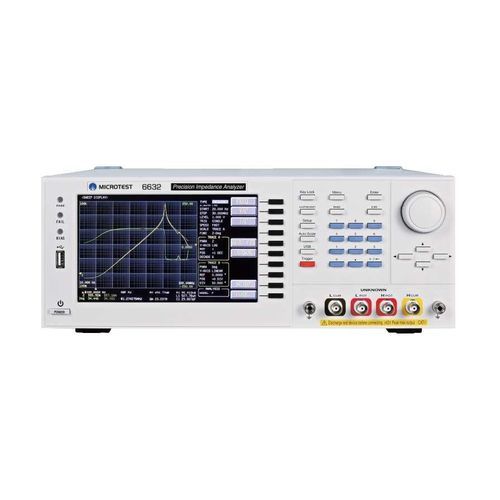

Analyseur d'impédance 6632 series

électriquebenchtopautomatique

Caractéristiques ■ Précision de base jusqu'à ±0,08% (±0,05% typique) ■ Contrôle automatique de niveau (ALC) ■ Impédance de sortie 25Ω/100Ω, commutable ■ Prise en charge du mode compteur et du mode liste, mode balayage ■ Tension de polarisation CC intégrée ±12V ■ Vitesse de mesure ultra-élevée < 3ms ■ Fonction de correction de circuit ouvert/court-circuit/charge ■ Fonction de comparaison ■ Fonction de classification BIN ■ Intégration de la perméabilité-μr ■ Intégration de la constante diélectrique-εr L'analyseur d'impédance MICROTEST 6632 offre une large gamme de fréquences de 10Hz à 50MHz pour mesurer les caractéristiques d'impédance des composants et des matériaux. Les paramètres mesurés comprennent |Z| (impédance), |Y| (admittance), θ (angle de phase), X (réactance), R (résistance série/parallèle), G (conductance), B (Susceptance), L (inductance), D (facteur de dissipation), Q (facteur de qualité), DCR (résistance DC), C (capacité), ESR (résistance série équivalente), ε (permittivité relative), et μr (perméabilité relative). Il prend en charge à la fois le mode Meter et le mode Sweep Analysis, ce qui permet d'afficher les résultats des mesures sous forme numérique ou graphique. Il prend en charge les interfaces de communication LAN/USB Host/USB Device/GPIB/RS-232, ce qui le rend compatible avec les équipements d'automatisation ou les interfaces homme-machine (PLC).
