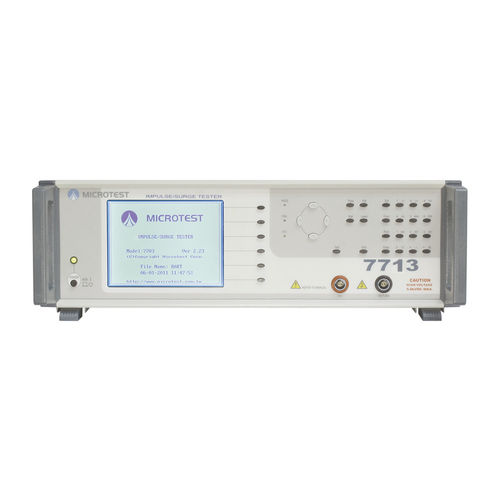

Testeur haute tension 7713

d'ondes de chocde bobinebenchtop

Caractéristiques ■ Inductance la plus faible (0,5uH) ■ Analyse HARM / analyse HFLT ■ Étalonnage haute tension ■ Tension d'impulsion programmable ■ Stockage intégré de 200 séries de formes d'ondes de test ■ Comparaison de la surface totale ■ Comparaison de la surface différentielle ■ Comparaison d'ondes ■ Flat et Corona ■ Prise en charge des interfaces RS-232, à distance et d'imprimante ■ Fonction de verrouillage des touches pour éviter que les opérateurs ne touchent accidentellement les touches MICROTEST 7713 est un testeur de bobinage à impulsion qui fournit des sorties de tension d'impulsion allant de 200V à 10000V. Il utilise les formes d'ondes d'atténuation générées par la résonance L/C pour analyser les composants magnétiques à la recherche de défauts tels que des courts-circuits entre les bobines ou entre les couches de fil de bobinage. Ce modèle est spécialement conçu pour les produits de type onduleur-transformateur et prend en charge le mode d'analyse des harmoniques et du bruit à haute fréquence. En amplifiant la forme d'onde par résonance à haute fréquence, il peut détecter avec précision les défauts d'isolation causés par des fuites de fentes de bobines à haute tension. Le testeur offre également divers modes de comparaison, notamment la comparaison de la surface totale, la comparaison de la différence de surface, la comparaison du comptage corona, la comparaison du comptage de la gigue et la comparaison de la forme d'onde. Ces modes permettent d'identifier et de détecter avec précision les produits défectueux.
