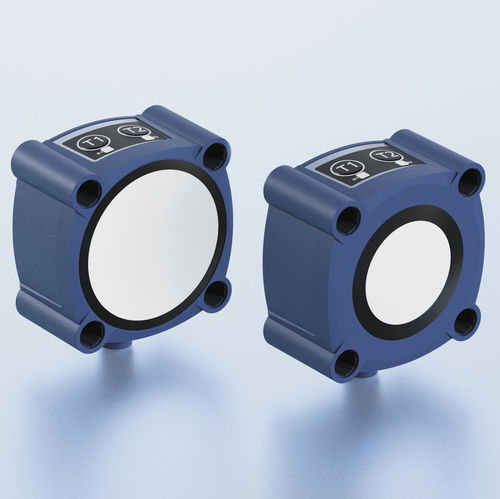

Capteur de distance à ultrasons lcs+ series

4-20 mA0-10 VIO-Link

Le capteur à ultrasons lcs+ entre dans un boitier cubique compact – avec sortie analogique ou tout ou rien + IO-Link. Points forts Dimensions de boîtier uniquement 62 mm x 62 mm x 37.2 mm Interface IO-Link pour supporter la nouvelle norme industrielle Synchronisation et fonctionnement en mode multiplexé pour le fonctionnement simultané d'un maximum de dix capteurs dans un espace très réduit Portée limite de 8 m UL pour les normes de sécurité canadiennes et américaines Smart Sensor Profiles more transparency between IO-Link Devices Caractéristiques essentielles 1 sortie de commutation Push-Pull ou 2 sorties de commutation en version pnp Teach-in microsonic par les boutons-poussoirs T1 et T2 Résolution de 0,18 mm à 2,4 mm Compensation de température Tension de service de 9–30 V LinkControl pour le réglage des capteurs sur le PC Description Les capteurs à ultrasons lcs+ ont un boîtier parallélépipédique en matière plastique avec quatre trous de fixation. Les capteurs sont listés aux normes UL applicables et aux exigences UL pour le Canada et les États-Unis. Deux diodes lumineuses indiquent tous les états de fonctionnement. Les boutons-poussoirs T1 et T2 permettent de régler les capteurs lcs+ (Teach-in). Les capteurs lcs+ avec sortie de commutation sont dotés de trois modes de fonctionnement: Point de commutation simple Barrière à réflexion deux voies Mode fenêtre Teach-in d’un point de commutation simple Positionner l'objet (1) à détecter à la distance souhaitée Appuyer pendant env. 3 secondes sur le bouton-poussoir T2 Appuyer ensuite de nouveau sur le bouton-poussoir T2 pendant env. 1 seconde
