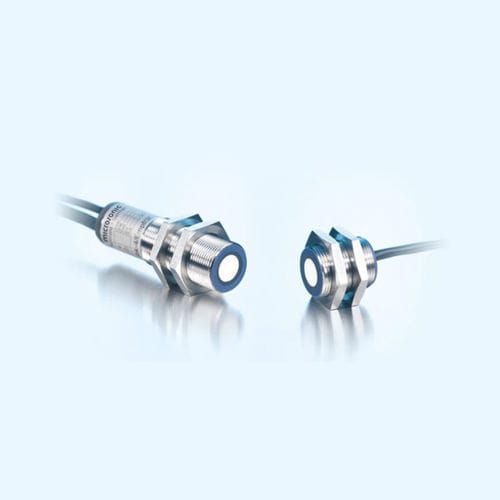

Détecteur de double tôle dbk+4 series

à ultrasonscylindriquesans contact

Le contrôle ultrasonique de double feuille dbk+4 regroupe plusieurs variantes du modèle précédent dans un seul appareil et ouvre ainsi de nouvelles possibilités d'utilisation encore jamais utilisées. Points forts 3 entrées de commande pour la présélection externe de la sensibilité sur le matériau, l'entrée pilotée et le Teach-in Option Teach-in par ex. pour le palpage avec des barreaux de silicium collés avec une pellicule acqueuse Variante avec tête à 90° pour des situations de montage individuelles Variante avec transducteur de réception M18 Variante avec un émetteur et un récepteur très compact dans le boîtier fileté M12 Caractéristiques essentielles Détection sûre de feuilles simples et doubles Aucun Teach-in nécessaire (Plug and play) Sortie feuille double et feuille manquante La distance de travail émetteur – récepteur peut être sélectionnée entre 20 à 60 mm Option entrée pilotée pour des applications dans le courant d'écailles Peut-être paramétré avec LinkControl Description Le rôle de la détection de doubles feuilles est de détecter deux ou plusieurs feuilles superposées. Le principe de fonctionnement Le signal émis par un émetteur d’ultrasons à très haute fréquence situé sous la feuille fait vibrer cette dernière. Les vibrations provoquent sur l’autre face de la feuille la propagation d’une onde sonore très faible, qui est traitée par le récepteur d’ultrasons opposé à l’émetteur. S'il y a deux feuilles superposées, le signal est si faible qu’il a du mal à parvenir jusqu’au récepteur. Mais le dbk+4 sait reconnaître une feuille double, simple ou erronnée Les domaines de travail Le nouveau dbk+4 a 3 entrées dont les 3 zones de travail peuvent être sélectionées
