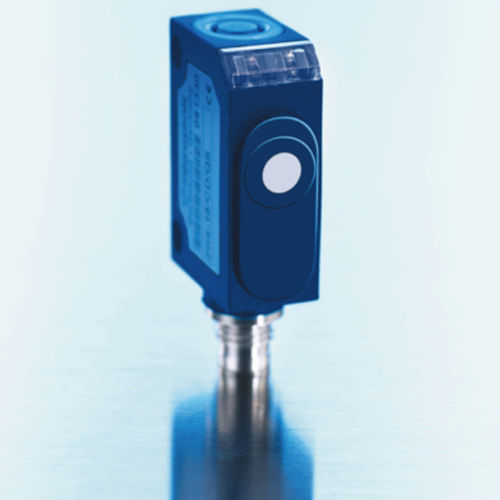

boîtieren forme de parallélépipède rectangle
mode de fonctionnementdétecteur de proximité/mode réflexion
barrière à réflexion
mode fenêtre
caractéristiques spécialeskleine quaderförmige Bauform
schlankes Schallfeld
UL Listed
spécial ultrason
procédé de mesuretemps de propagation de l'écho
fréquence du transducteur380 kHz
résolution0,20 mm
reproductibilité± 0,15 %
précisionvariation de température 0,17 %/K
données électriques
tension de service UB20-30 V CC, protégée contre les inversions de polarité
ondulation résiduelle± 10 %
consommation de courant à vide≤ 25 mA
type de raccordementconnecteur M8 x 4 pôles
sorties
sortie 1sortie de commutation
pnp : Imax = 200 mA (UB-2V)
NO/NF réglable, anti-court-circuit
hystérésis de commutation2,0 mm
fréquence de commutation25 Hz
temps de réponse24 ms
retard de mise à disposition< 300 ms
entrées
descriptionsynchronisation externe grâce à un signal rectangulaire avec modulation définie
entrée 1entrée com. (broche 5)
boîtier
matériauABS
transducteur ultrasoniquemousse de polyuréthane, résine époxy chargée verre
équipement/particularités
compensation de températurenon
éléments de réglage1 bouton poussoir
possibilités de réglageTeach-in via push-button
SynchronisationTwin mode ou synchronisation externe
mode multiplexnon
éléments de visualisation1 x LED verte : alimentation, 1 x LED jaune : état sortie
caractéristiques spécialeskleine quaderförmige Bauform
schlankes Schallfeld
UL Listed
