Capteur de distance à ultrasons lcs series

4-20 mA0-10 Vconnecteur M12

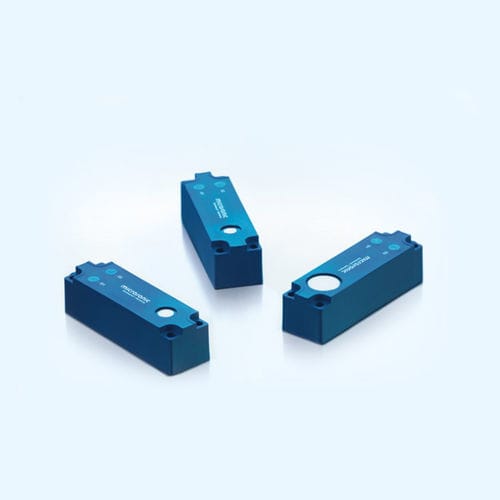

Les capteurs à ultrasons de la série lcs dans un boîtier en forme de parallélépipède avec transducteur latéral sont disponibles en trois variantes différentes portées de détection. Points forts Jusqu'à 3 sorties de commutation pnp Synchronisation automatique pour le fonctionnement simultané d'un maximum de dix capteurs dans un espace très réduit Caractéristiques essentielles 2 ou 3 sorties de commutation en version pnp Sortie analogique 4–20 mA et 0–10 V avec commutation automatique entre sortie de courant et sortie de tension Teach-in microsonic par la broche 5 Résolution 0,18 mm Compensation de température Tension de service 9–30 V LinkControl pour le réglage des capteurs sur le PC Description Les capteurs Ics ont un boîtier parallélépipédique en matière plastique avec quatre trous de fixation. Afin de faciliter le montage, des douilles M4 sont déjà encastrées dans deux des trous de fixation. Deux ou trois diodes lumineuses indiquent tous les états de fonctionnement. La broche 5 du connecteur circulaire M12 (entrée COM) permet de régler les capteurs lcs (apprentissage) : la sortie de commutation D1 est réglée en reliant la broche 5 à +UB, la sortie de commutation D2 quant à elle par la connexion à –UB. Les capteurs avec sortie analogique sont également réglés via la broche 5. Les capteurs lcs avec sortie de détection disposent de 3 modes de fonctionnement : Point de commutation simple Barrage sur réflecteur Mode fenêtre Teach-in d'un point de commutation simple Positionner l'objet (1) à détecter à la distance souhaitée Relier la broche 5 pendant environ 3 secondes à +UB Enfin, relier la broche 5 pendant environ 1 seconde à +UB
