Capteur à ultrasons type barrage ews series

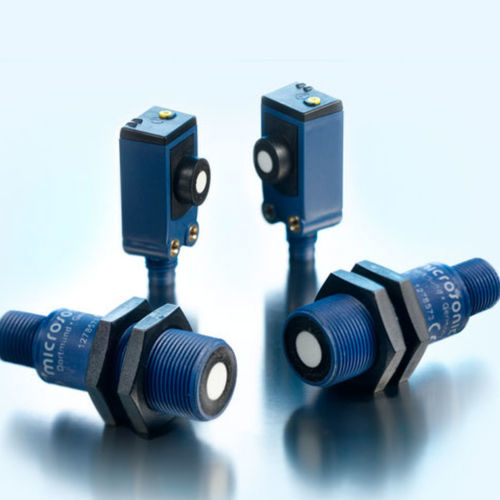

Faisceau à ultrasons en barrage dans différents formats CARACTÉRISTIQUES Emetteur et récepteur miniatures au format cubique ou au format M18 Installation compatible avec de multiples faisceaux en barrage Une véritable alternative pour les applications critiques Fréquence de commutation jusqu'à 500 Hz pour des palpages rapides Charactéristiques essentielles 1 sortie de commutation en version pnp Teach-in par un bouton poussoir La distance de travail émetteur – récepteur peut être sélectionnée entre 10 à 2500 mm Tension d’alimentation de 20–30 V DESCRIPTION ews faisceau à ultrasons en barrage Une détection sans contact des objets et spécialement dans les applications les plus diverses, par ex. avec des bouteilles ou des feuilles plastiques. Le capteur en barrage miniature est disponible en format cubique ou en format M18. La famille ews couvre une gamme de travail de 10 mm à 2500 mm. Un faisceau en barrage Il se compose de deux cellules identiques qui fonctionnent comme un émetteur et un récepteur. Ces deux unités reconnaissent lorsqu'elles sont destinées à fonctionner comme un émetteur ou un récepteur via l'entrée de commande. Si la broche 2 +UB est activée, cette unité fonctionne comme un émetteur. Principe de fonctionnement Un des capteurs ews du faisceau en barrage est configuré comme émetteur, il envoie des impulsions sonores cycliques reçues par un second, qui est configuré comme récepteur. Si un objet interrompt les impulsions entre l'émetteur et le récepteur,
